SL8701B 内置100V MOS降压型 LED 恒流驱动器

说明

SL8701B是一款外围电路简单的多功能平均电流型 LED 恒流驱动器，适用于 5-100V 电压范围的降压BUCK 大功率调光恒流 LED 领域。

芯片 DIM端口支持超小占空比的 PWM 调光，可响应最小 60ns 脉宽。以实现景观舞台灯高辉的调光效果，65536（256*256）级高辉调光。 DIM端口为高电平时，芯片正常工作。为低电平芯片时，芯片输出关闭。

芯片输出电流恒流精度 ≤±3％，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。

DIM引脚悬空时，建议与 VDD 引脚短接在一起使用。

特性

支持 PWM高辉调光，65536:1 调光比

宽输入电压：5-100V

平均电流工作模式

高效率：最高可达 95%

输出电流可调范围 60mA~1.5A

内驱 200mΩ /100V 的 MOS

内置 5V 稳压管

最大工作频率 1MHz

支持多路共阳极输出

恒流精度≤±3%

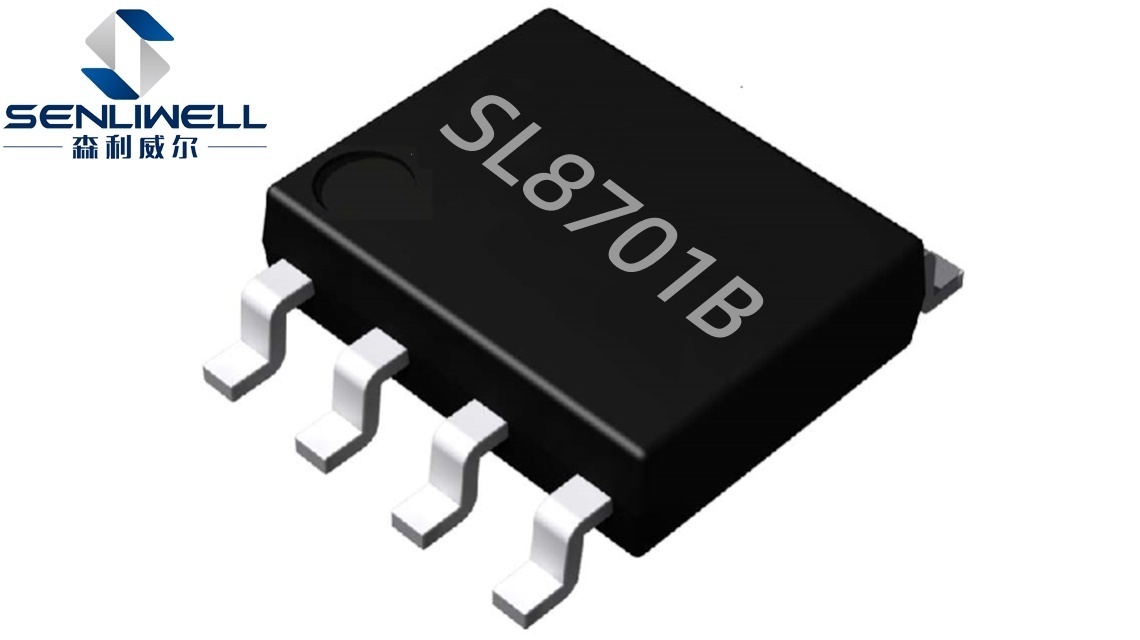

封装：SOP8

应用领域

景观亮化洗墙灯

舞台调光效果灯

高端汽车照明

LCD 背光照明

智能照明

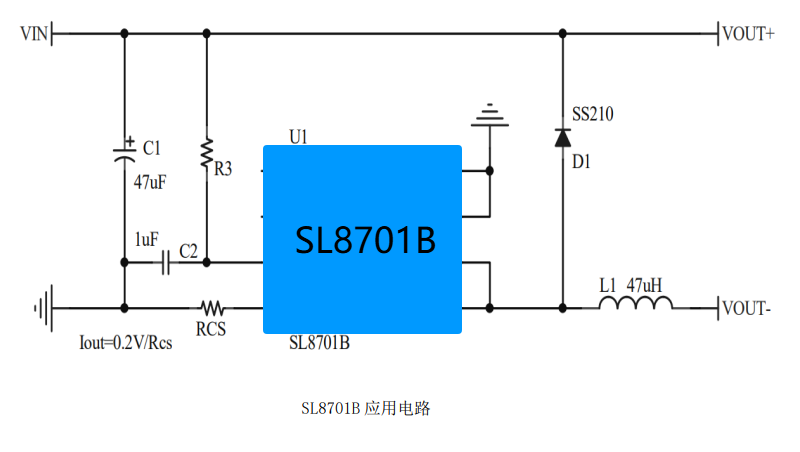

应用电路
