SL4054H

30V/500mA 锂电池充电器

概述

SL4054H 是一款输入耐压达到 30V 并且具有过压保护（OVP）功能得单节锂离子电池恒流/恒压线性充电器，简单的外部 应用电路非常适合便携式设备应用，非常适合 USB 电源和适配器电源工作。

SL4054H 由于采用内部 PMOSFET 架构，内部采用防倒充电路，不需要外 部隔离二极管。热反馈可对充电电流进行自动 调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

SL4054H 充电截止电压为 4.2V，充电电流可通过外部电阻 进行设置。当充电电流降至设定值的 1/10 时，SL4054H 将 自动结束充电过程。当输入电压被移掉后，SL4054H 自动进入低电流待机状态，将待机电流降至 1uA 以下。

SL4054H 的其他特点包括欠压闭锁、自动再充电和一个用于显示输入电压接入和充电结束的状态引脚。

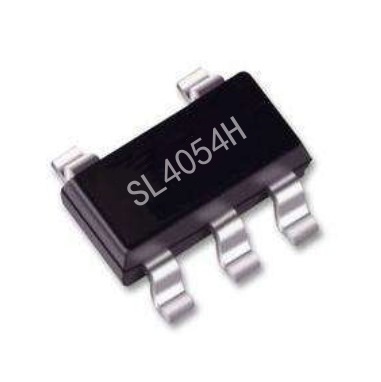

SL4054H 采用 SOT23-5L 封装。

特征

● 最大充电电流 500mA

● 预充电压 4.2V±1%

● 最高输入耐压 30V

● 输入电压范围 4.5V-6.5V

● 输入过压保护 6.8V

● 支持 0V 充电

● BAT 端电池正负反接保护

● 软启动防止浪涌电流

● 内置过温保护

● SOT23-5 封装

应用

● 手机、PDA

● 蓝牙耳机

● GPS

● 移动电源

● 数码产品

● 音响

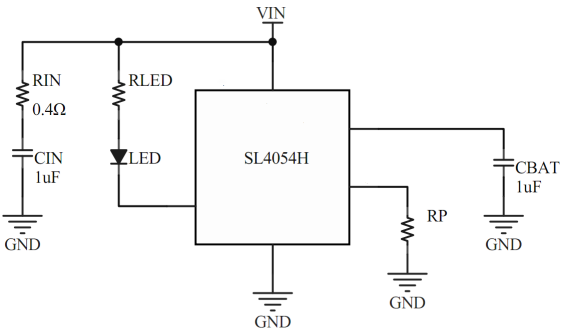

典型应用图
