SL8204BX PFM 同步升压 DC-DC 转换器
概述:
SL8204BX 系列产品是一款低功耗、高效率、高频率的 PFM 控制同步升压 DC-DC 转换器。
SL8204BX 外围仅需要三个元器件就可以实现系统升压工作。将较低的输入电压升压至所需的输出工作电压。非常适合便 携式干电池应用场合。
SL8204BX 系列输出电压有 1.8V-5V 的规格可选,有多种封装形式可供选择。 其中 SOT23-5 的封装带有 EN 使能控制引脚。
SL8204BX 系列采用 SOT23 、SOT89-3L、SOT23-5L 等封装形式。
特点:
● 最高效率 96%
● 最高工作频率 300Khz
● 低静态电流<12uA@1.8Vin
● 输出电压 1.8V-5.0V(步进 0.1V)
● 输入电压 0.9-5.0V
● 低功耗、高效率
应用领域:
● 1~3 节干电池的电子设备
● 数码相机
● 医疗器械
● 遥控玩具
● 无线耳机
● 血压计

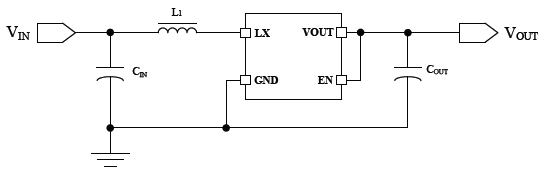

原理图:
更详细资料,请联系业务发规格书!
