SL7141 PWM调光的线性降压 LED恒流驱动器

概述

SL7141是一种带 PWM调光功能的线性降压 LED恒流驱动器，仅需外接一个电阻和一个 NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为 10mA 到 3000mA。

    SL7141内置过热保护功能，可有效保护芯片及 MOS管，避免因过热而造成损坏。

    SL7141具有很低的静态电流，典型值为 60uA。

SL7141带 PWM调光功能，可通过在DIM脚加 PWM信号调节 LED电流。

SL7141采用 SOT-23-5封装。

特点

 电源电压：2.5V~6V

 低静态电流：60uA

 输出电流：10mA到 3000mA。

 PWM调光：最高频率 10KHz

 输出电流精度：优于±4%

 内置过热保护

 电源电压可扩展至 400V以上。

应用

线性 LED照明驱动

LED手电筒、LED台灯、LED矿灯、LED指示灯等

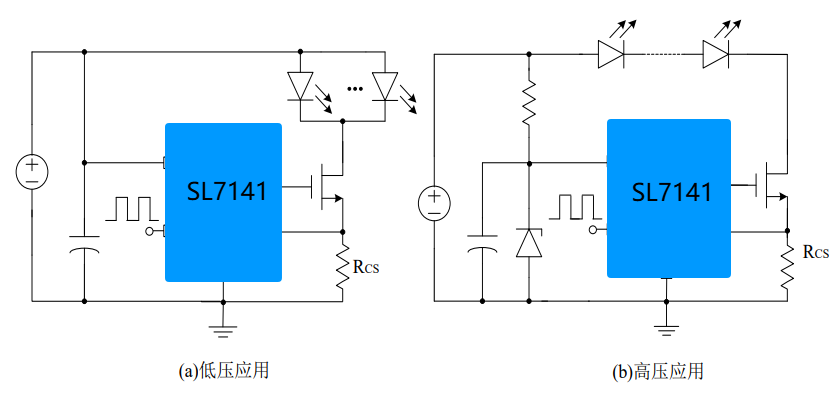

典型应用电路图
