SL4057B 线性锂离子电池充电器

描述

SL4057B是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，并带有电池正负极反接保护功能，可减少在装配过程导致电池反接引起的芯片损坏。其 SOT23-6封装与较少的外部元件，使得 SL4057B成为便携式应用的理想选择。SL4057B可以适合 USB电源和适配器电源工作。

由于采用了内部 PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10时，SL4057B将自动终止充电循环。

当输入电压（交流适配器或 USB电源）被拿掉时，SL4057B自动进入一个低电流状态，将电池漏电流降至 2μA以下。也可将 SL4057B置于停机模式，从而将供电电流降至 55μA。SL4057B的其它特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

SL4057B内部集成有防电池反接保护电路，可防止应用中电池反造成的芯片损坏。

SL4057B采用绿色环保的SOT23-6封装以及最少3个外围器件可有效减小电路PCB布板空间。SL4057B可工作于-40°C to +85°C。

特性

高达 600mA的可编程充电电流

无需 MOSFET、检测电阻或隔离二极管

恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能

直接从 USB端口给单节锂离子电池充电

精度达到 1%的 4.2V预设充电终止电压

用于电池电量检测的充电电流监控器输出

自动再充电

充电状态输出引脚

 C/10充电终止

停机模式下的供电电流为 55μA

 2.9V涓流充电

软启动限制浪涌电流

防电池反接

 SOT23-6 封装

应用范围

移动电话, PDAs, MP3播放器  USB 3G 数据卡

电池充电电路

蓝牙应用

其它手持设备

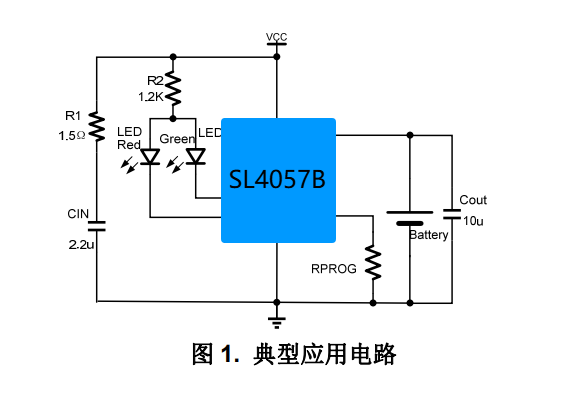

典型应用
