SL7100B 线性降压LED恒流驱动器

概述

SL7100B是一种带调光功能的线性降

压 LED 恒流驱动器，仅需外接一个电阻就可以构成一个完整的 LED 恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为 10mA~1500mA。

SL7100B 内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。

SL7100B 具有很低的静态电流，典型值为 60uA。

SL7100B支持数字 PWM 调光和 DIM

模拟调光功能，可通过在 PWM 脚加 PWM

信号调节 LED 电流。也可以通过在 DIM

脚输入 0~1V 的模拟电压，调节 LED 电流，当 VDIM 电压大于 1V，则输出电流保持最大电流工作。

SL7100B内置输入过压保护功能。

SL7100B采用 ESOP8 封装。

特点

低静态电流：60uA

输出电流：10mA~1500mA。

PWM 调光：最高频率 16KHz

输出电流精度：±5%

内置过热保护

VDD 工作电压：2.5- 40V

应用

线性 LED 照明驱动

LED 手电筒、LED 台灯、LED 矿灯、LED 指示灯等

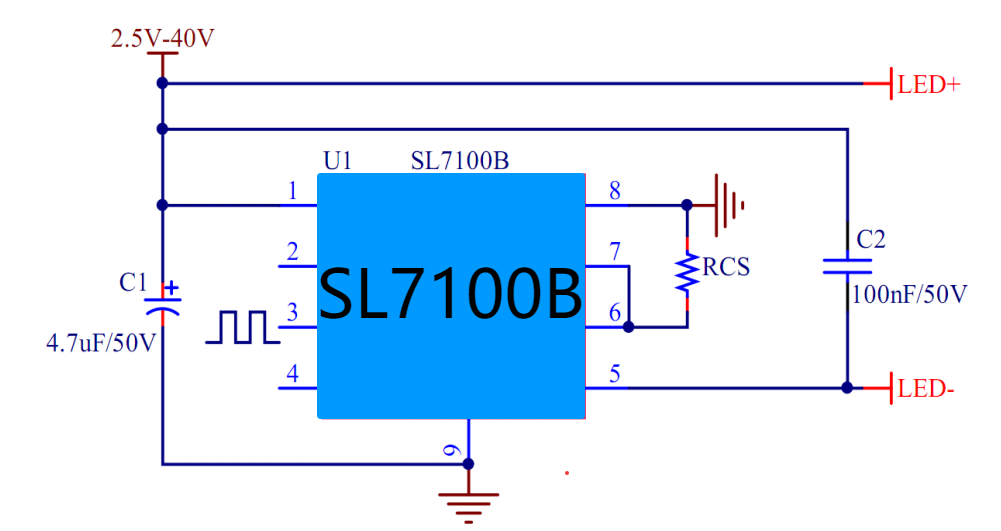

典型应用电路图
