SL8535 高精度调光升压型LED恒流驱动器

产品说明

SL8535 是一系列外围电路简洁的宽调光比升压调光恒流驱动器，适用于 3-40V输入电压范围的LED照明领域。

SL8535 可以实现高精度的恒流效果， 输出电流恒流精度≤±3％， 电压工作范围为 5-40V，可以轻松满足锂电池及中低压的应用需求，输出耐压由 MOS耐压决定。

SL8535 芯片内部有本司专利的高精度恒流算法，确保 VIN的上电时间<500ms。

SL8535 PWM调光信号内部转模拟，调光全程无频闪，支持1K以上的调光频率，调光比 100：1。当 DIM拉低到 GND超过 40ms，芯片自动进入休眠模式以降低功耗，此时待机电流<2uA，当DIM端口拉高以后芯片重新启动。DIM管脚不能悬空，不使用时应与 VIN管脚短接在一起。

 SL8535 芯片的输出电流通过 IFB端口电阻来设定。支持过温降电流和输出过压保护。

特性

支持 100：1调光比

支持内部 PWM转模拟调光

工作电压范围 5-40V

内置 40VLDO供电

启动电压 2.7V

恒流精度≤±3％

转换效率>95%

支持过温降电流

超低待机功耗<2uA

支持输出过压保护

真正无频闪调光

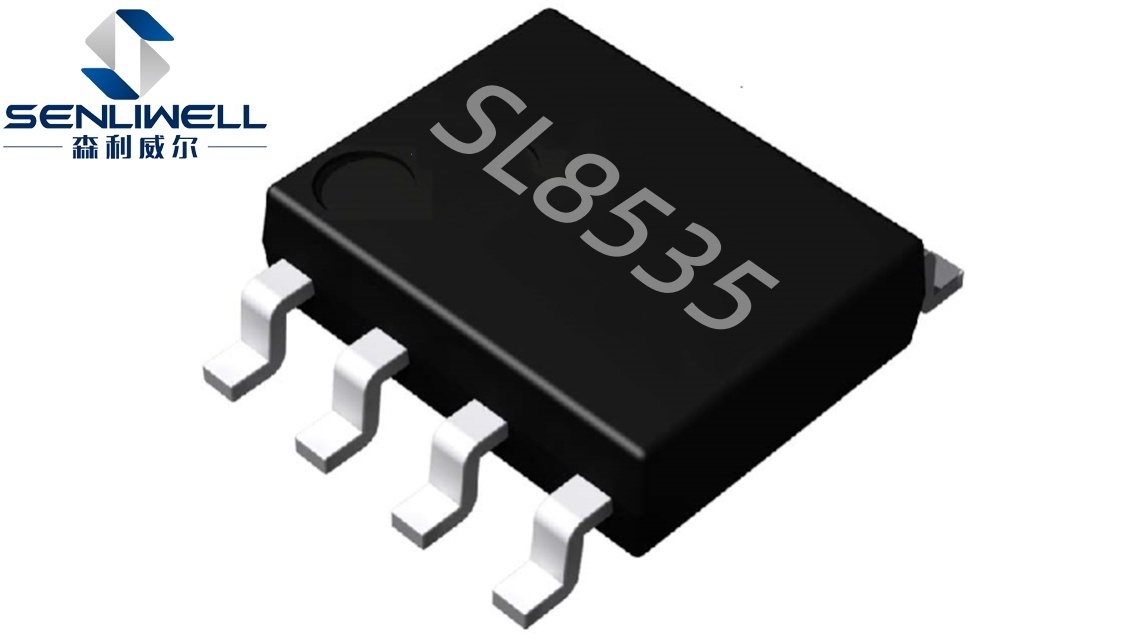

封装：ESOP8

支持调光频率超过 32K

应用范围

户外照明

太阳能路灯

智能照明

补光灯

带锂电应用方案

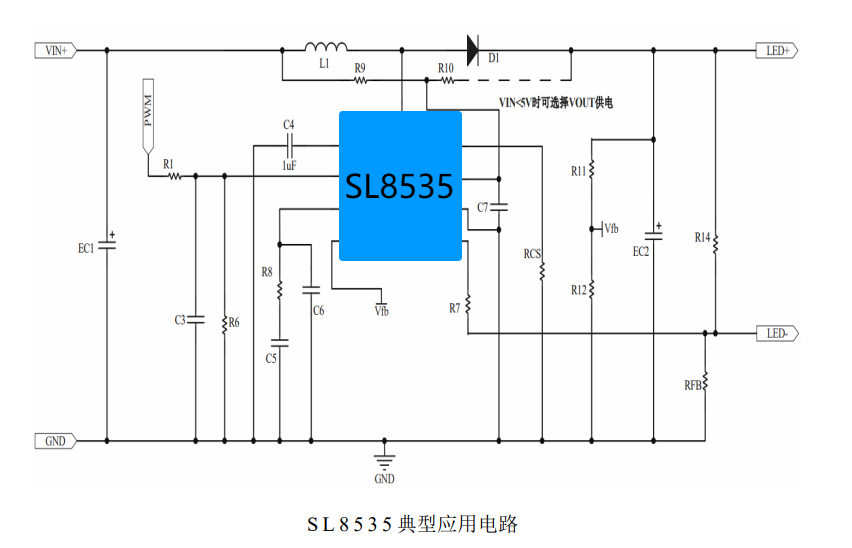

典型应用电路
