SL9956 低压差LDO线性稳压器

概述

SL9956系列是高精度、低功耗、低压差，3端CMOS降压型电压稳压器。SL9956系列最高输入电压可达40V，在输入输出电压差极小的情况下提供250mA的输出电流，并且仍能保持良好的调整率。SL9956系列具有很低的静态偏置电流（1.5μA Typ.）。

SL9956系列集成了过流保护和短路保护，集成了温度保护，具有防上电过冲功能，更好的保护输出。

SL9956系列可适用小体积的低ESR陶瓷电容。

SL9956系列采用激光修调技术，输出电压可选范围从1.5V到12V，0.1V增量。

SL9956系列采用SOT-23-3L和SOT-89-3L封装

特性

◆最大输出电流: 250mA

◆输入输出电压差: 340mV@100mA

◆最大输入电压: 40V

◆输出电压范围: 1.5V ~ 12V

◆低功耗: 1.5μA Typ.

◆功能保护 1: 过流保护、短路保护

◆功能保护 2: 温度保护，防上电过冲

◆输出电容: 可适用陶瓷电容

应用范围

◆摄像头

◆电池供电系统

◆电压基准源

◆相机，摄录机

◆便携式影音系统

◆通讯工具

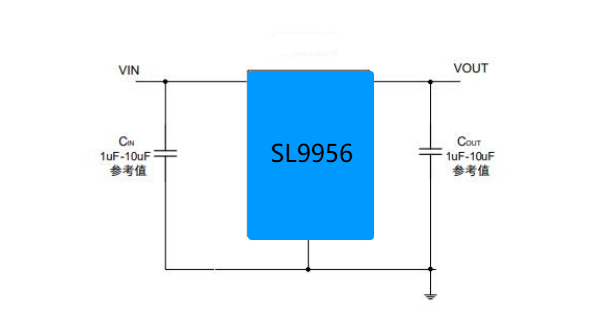

典型应用
