SL6015 1.2A 高调光比 LED 驱动器

概述

SL6015 是一款工作在电感电流连续模式下的降压型 LED

恒流驱动器。用于高效地驱动一颗或者多颗串联 LED。芯片的输入电压范围为 5V~55V，输出电流外部可调，最大可达 1.2A。

SL6015 内部集成功率管，并采用高端电流检测方式。通过外部电阻可以设定 LED 输出的平均电流，并可以通过 DIM

引脚接收模拟调光和很宽范围的 PWM 调光信号。当 DIM

的电压低于 0.3V，芯片内部的功率管关断，SL6015 进入低功耗的待机模式。

SL6015 内部集成了自动温度补偿控制电路，当芯片内部的温度超过 130℃时，LED 输出电流会随着温度的上升而逐渐减小，并最终稳定在某一电流值。这就避免了传统过温保护所引起的 LED 低频闪烁问题。当芯片内部的温度上升到 150℃时，LED 输出电流减小至零。

特点

高达 97%的效率

自动温度补偿控制

宽输入电压范围：5V~55V

最大 1.2A 输出电流

DIM 脚可进行 PWM 和模拟调光

±3%输出电流精度

内置 LED 开路保护

软启动时间可调

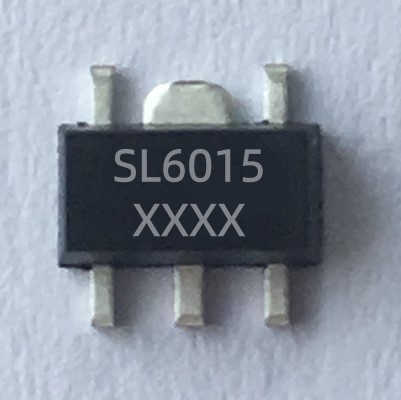

采用 SOT89-5L 封装

应用

低压 LED 射灯替代卤素灯

低压工业 LED 照明

LED 装饰照明

其它 LED 照明

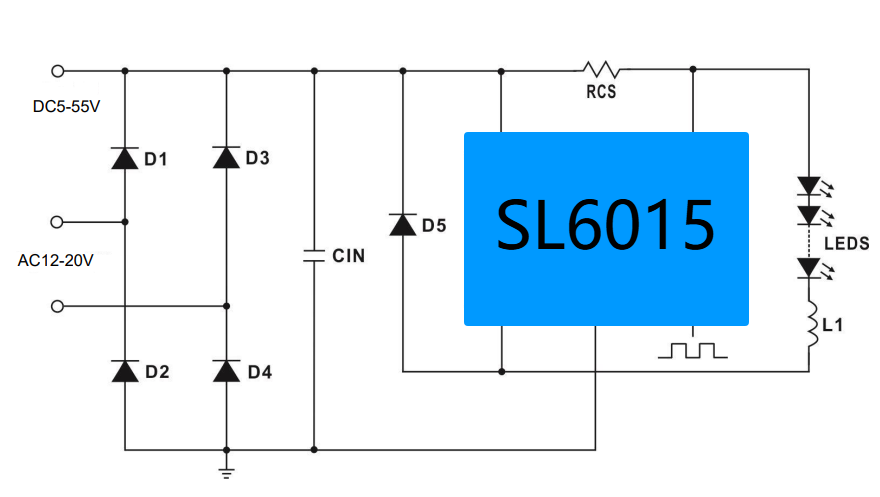

典型应用电路
