SL6127B 5-40V 高调光比 LED 驱动器

概述

SL6127B 是一款连续电感电流导通模式的降压型 LED 恒流驱动器，用于驱动一个或多个 LED 灯串。SL6127B 工作电压从 5V 到 40V，提供可调的输出电流，最大输出电流可达到 1.0A。

SL6127B 内置功率开关，采用高端电流检测电路，通过 DIM 脚可实现线性模拟和 PWM 调光功能。线性模式调光可以支持在 0.5-2.5V 范围内调节。且支持超小占空比的 PWM 调光，可响应小于 50ns 的 PWM 脉宽波形。

SL6127B 芯片内部集成了续流二极管短路保护， RCS 电阻短路保护和过热保护等多重保护功能，可以有效的保护芯片在异常情况下的失效，提高芯片可靠性。

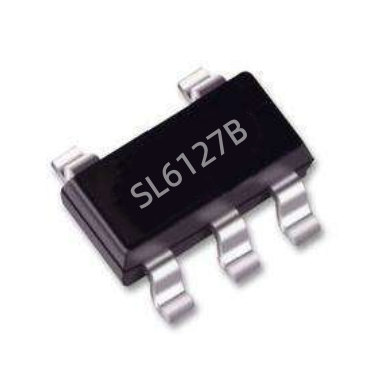

SL6127B 采用 SOT23-5 封装。

特征

● 输入电压范围：5V-40V

● 最大输出电流 1.0A

● 高效率：96%

● 支持线性模拟和 PWM 调光功能

● 最高工作频率：1MHz

● 电流精度±5%

● 过热保护

● 短路保护

应用

● LED 备用灯

● 低压 LED 照明

● LED 舞台灯

● LED 信号灯

● 车载 LED 灯

● LED 应急灯

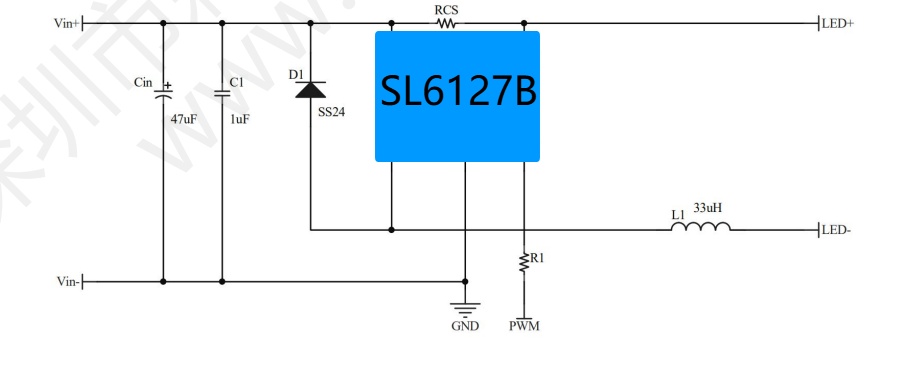

典型应用图
