SL5245 高端电流检测降压LED恒流驱动器

概述

SL5245 是一款高端电流检测降压型高精度高亮度 LED 恒流驱动控制器。

SL5245 通过一个外接电阻设定输出电流，最大输出电流可达 6A；电流精度±3%；外围只需很少的元件就可实现降压、恒流驱动功能，并可以通过 DIM 引脚实现辉度控制功能。

SL5245 特别适合宽输入电压范围的应用，其输入电压范围从 8V到 40V。由于采用滞环控制方式，SL5245 对负载瞬变具有非常快的响应速度，最高工作频率可达 1MHz。

SL5245 内置负载开路和负载短路保护功能，有效地保护恒流控制系统。

SL5245 采用 SOT23-6 封装。

特点

最大输出电流：6A

宽输入电压范围：8V～40V

高电流精度：±3%

高效率：97%

负载开路和短路保护

PWM 和线性调光

滞环控制：无需补偿

最高工作频率：1MHz

内置过温电流补偿控制

应用领域

建筑、工业、环境照明

汽车尾灯、雾灯、指示灯、应急灯、MR16 及 LED 灯

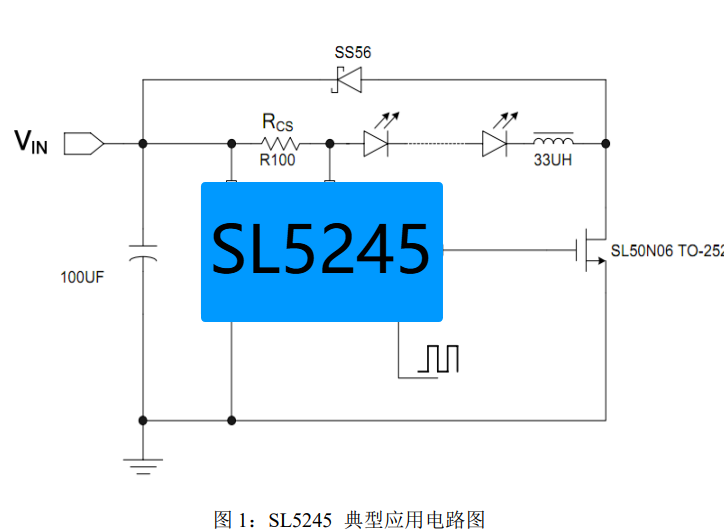

典型应用电路图
