SL9058B开关降压型LED恒流驱动器

概 述

SL9058B 是一款高效率、高精度的降压型大功率 LED恒流驱动控制芯片。

SL9058B采用固定频率的平均电流控制方式，具有优异的负载调整率和线性调整率。

SL9058B通过调节外置的电流采样电阻，能控制高亮度 LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。

SL9058B支持线性调光，可通过 CS端进行调光。

SL9058B集成电高低亮功能，可通过HL脚选择高亮或低亮工作模式。

SL9058B内部集成了VDD稳压管以及过温保护电路，减少外围元件并提高系统可靠性。

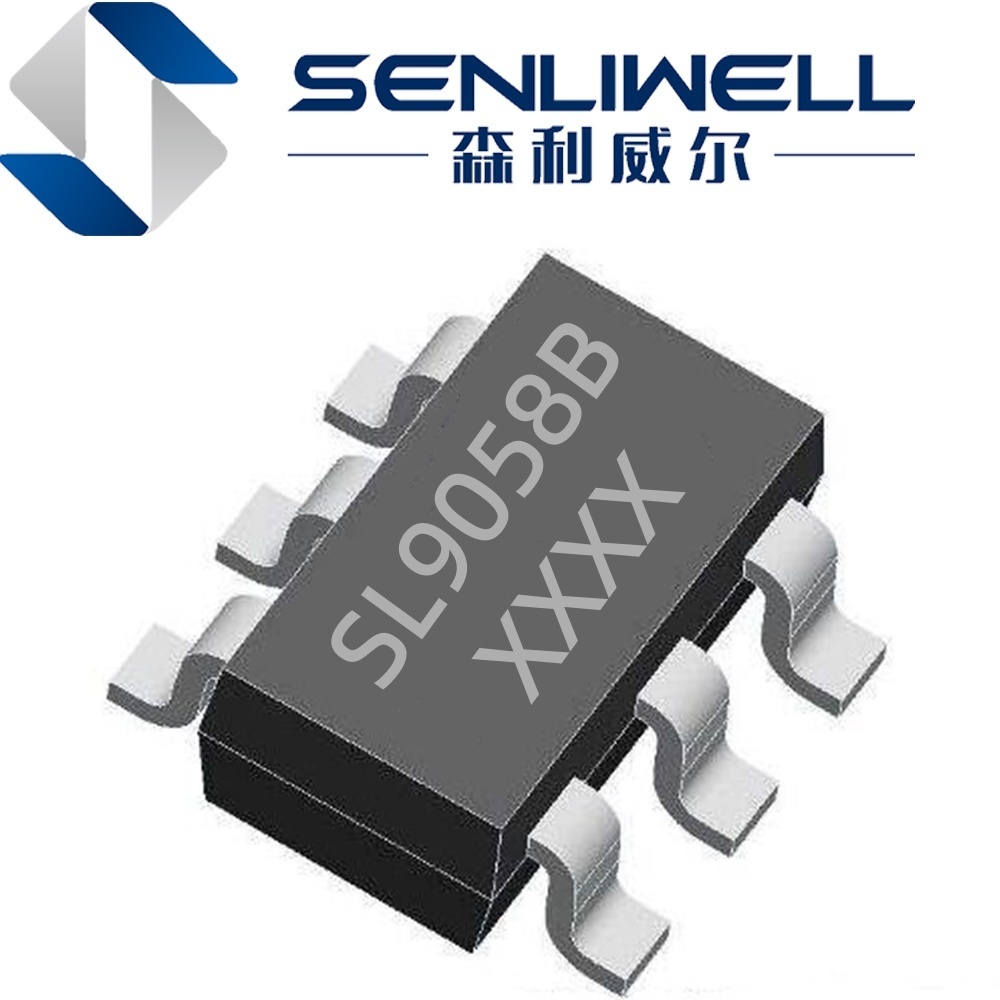

SL9058B采用 SOT23-6封装。

特点

◆宽输入电压范围：8V~100V

◆高效率：可高达 93%

◆支持线性调光

◆支持高低亮模式

◆工作频率：140KHz

◆CS电压：176mV

◆ 芯片供电欠压保护：3.4V

◆ 智能过温保护

◆ 内置 VDD稳压管

应用领域

◆LED汽车大灯

◆自行车、电动车、摩托车灯

◆强光手电

◆LED射灯

◆大功率 LED照明

◆LED背光

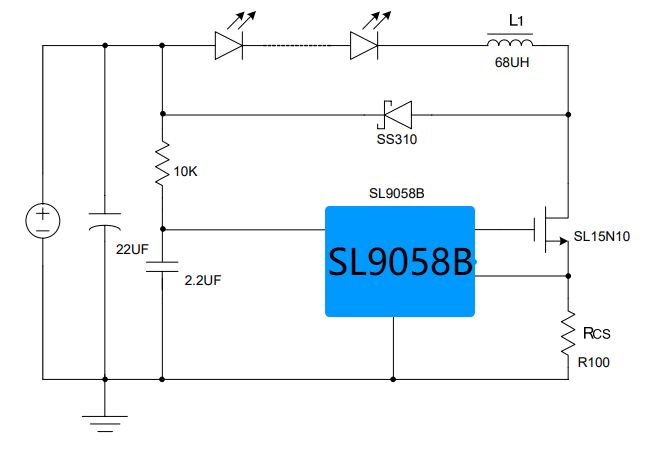

典型应用电路图
