SL2516C 二功能平均电流型LED恒流驱动器

概述

SL2516C 是一款外围电路简单,内置100V功率MOS，适用于8-100V全电压范围的非隔离式恒流LED驱动芯片。

 SL2516C 采用了PWM工作模式，典型工作频率为140KHz。在应用中可以采用较小值的电 SL2516C 通过对MODE端口进行控制实现二功能切换。MODE悬空时为高亮模式，MODE接高电平时为低亮模式，其中低亮电流为高亮电流的50%。

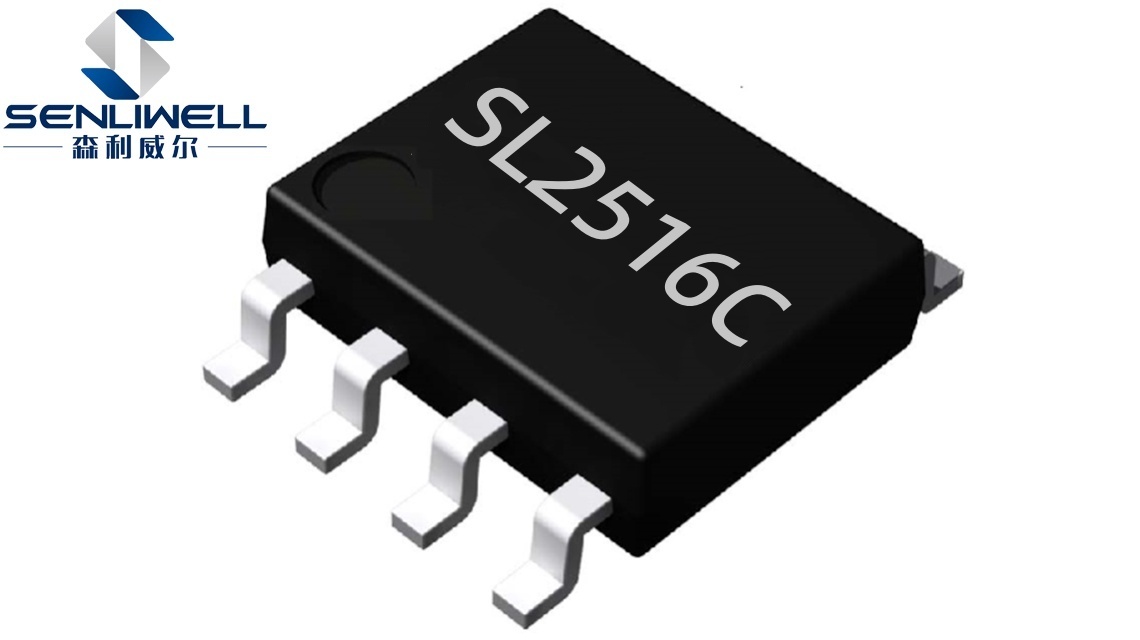

 SL2516C 采用ESOP8封装，芯片底部散热片内置SW脚。

特点

● 内置100V MOS

● 输入电压范围：8V-100V

● 效率90%

● 输出电流范围：100MA-3A

● 平均电流工作模式

● 过温时减小输出电流

● 工作频率：140KHz

应用

● 直流或交流输入LED驱动器

● RGB背光LED驱动

● 电动自行车照明

● 摩托车照明

● 汽车照明

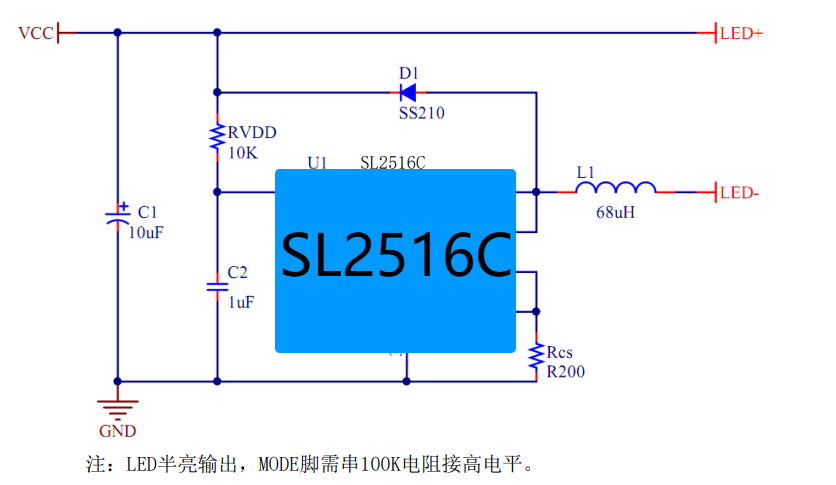

典型应用电路图
