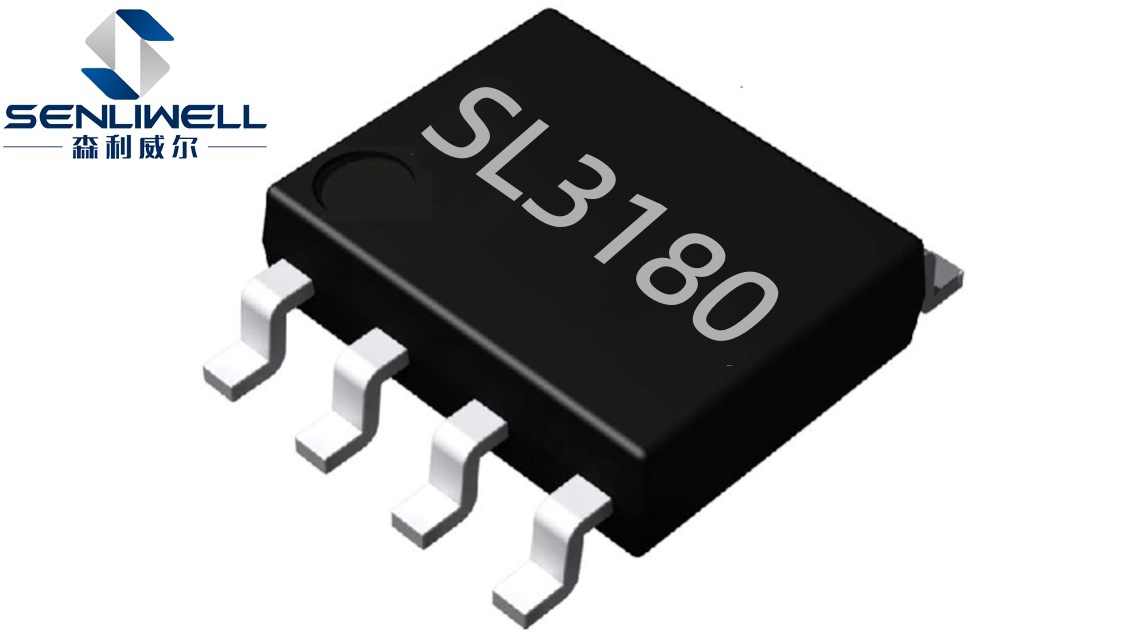

SL3180
DC-DC降压恒压
型号:SL3180
封装:ESOP-8
输入范围:6V-120V
输出电压:ADJ可调
输出电流:3A
工作频率:100KHZ-1MHZ
驱动MOS管:内置
静态电流:260uA
关断电流:6uA
立即询价
封装:ESOP-8
输入范围:6V-120V
输出电压:ADJ可调
输出电流:3A
工作频率:100KHZ-1MHZ
驱动MOS管:内置
静态电流:260uA
关断电流:6uA
SL3180 6-120V/3A 异步开关降压型 DC-DC 转换器
概述
SL3180 是一款内部集成有功率管，支持 6-120V 输入电压的异步开关降压型 DC-DC 转换器。SL3180 具有低待机功耗、高效率、低纹波、快速动态响应能力等特性。可提供最大 3A 电流输出。
SL3180 通过设置 FB 引脚的分压电阻可以设置输出恒压值。
SL3180 采用基于纹波电压模式控制，支持跳周期调制（PSM），在轻负载下实现高效率。通过设置 RT 脚对地的电阻值可调节开关频率，开关频率调节范围 100KHZ-1MHZ。
SL3180 具有外部环路补偿功能，可优化环路稳定性。内置 3ms 的固定软起动，可防止启动瞬间的浪涌电流。
SL3180 内部还集成了各种异常状态的保护功能，包括限流保护、欠压保护、软启动、热关断保护、输出过载保护、输出过压保护等。
SL3180 外围电路简单，采用 ESOP8 封装。
特征
● 最大 3A 输出电流
● 6V 至 120V 宽工作电压
● 开关频率 100KHz-1MHz 可调
● 快速动态响应
● 异步整流
● 限流保护
● 欠压保护
● 软启动
● 热关断保护
● 低纹波
● 低待机功耗
● 高效
应用
● 高电压功率转换
● 汽车系统
● 电池供电系统
● 电动车车载设备
● 平衡车
● 工业电力系统

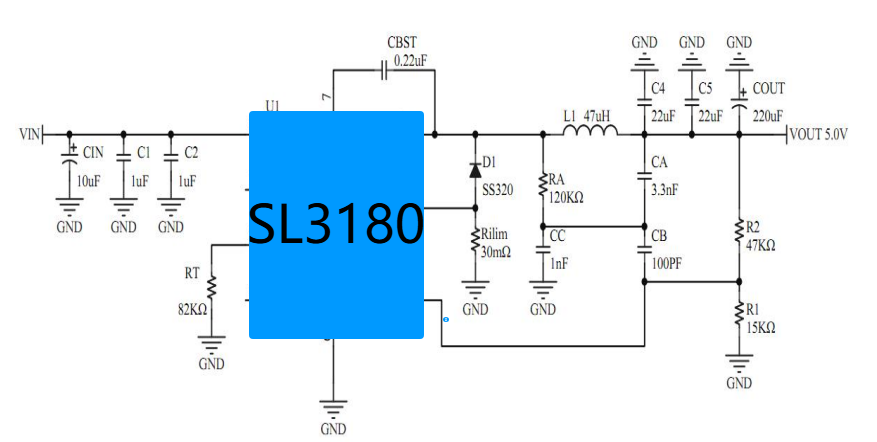

典型应用图
