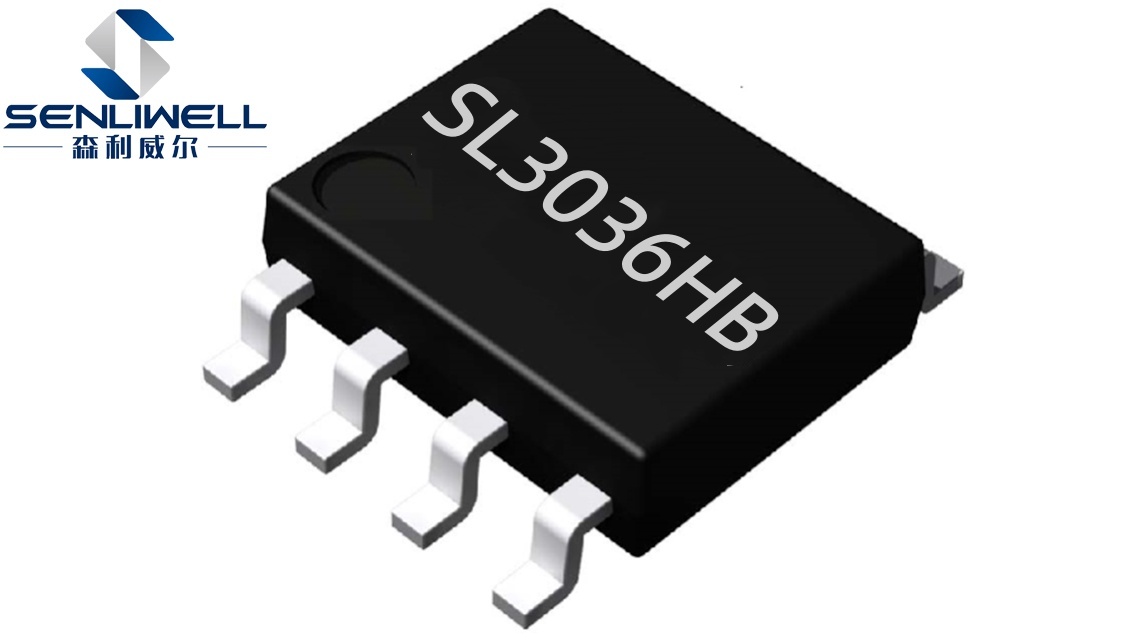

SL3036HB
DC-DC降压恒压
型号:SL3036HB
封装:ESOP-8
输入范围:8V-120V
输出电压:4.2V-30V
输出电流:1.5A
工作频率:140KHZ
驱动MOS管:内置
静态电流:1mA
关断电流:无
立即询价
封装:ESOP-8
输入范围:8V-120V
输出电压:4.2V-30V
输出电流:1.5A
工作频率:140KHZ
驱动MOS管:内置
静态电流:1mA
关断电流:无
SL3036HB 150V/1.5A 开关降压型转换器
概述
SL3036HB 是一款支持宽电压输入的开关降压型 DC-DC，芯片内置 150V/3A 功率 MOS，最高输入电压 150V,支持输出电流 1.5A 以上。
SL3036HB 同时支持输出恒压/恒流（CC/CV)功能。通过设置 CS 电阻可设置输出恒流值。通过设置 FB1、FB2引脚的分压电阻可设置输出恒压值。
SL3036HB 采用固定频率的 PWM 控制方式，典型开关频率为 140KHz。轻载时会自动降低开关频率以获 得高转换效率。
SL3036HB 内部集成软启动以及过温保护电路 ，输出短路保护，限流保护等功能，以提高系统可靠性。
SL3036HB 采用 ESOP8 封装，底部散热片内置接 VIN 脚。
特征
● 输入电压 8-150V
● 输出电压 4.2V 至 30V 可调
● 1.5A 持续电流/2.5A 峰值电流
● 内置 150V 功率 MOSFET
● 140KHz 开关频率
● 过温保护功能
● 过流保护功能
● 输出短路保护功能
● 软启动功能
● 效率最高可达 95%
● 支持输出 CC/CV 模式
● 采用 ESOP8 封装
应用
● 电动自行车
● 扭扭车
● 卡车
● 电池充电
● 恒压源
● 电动车仪表

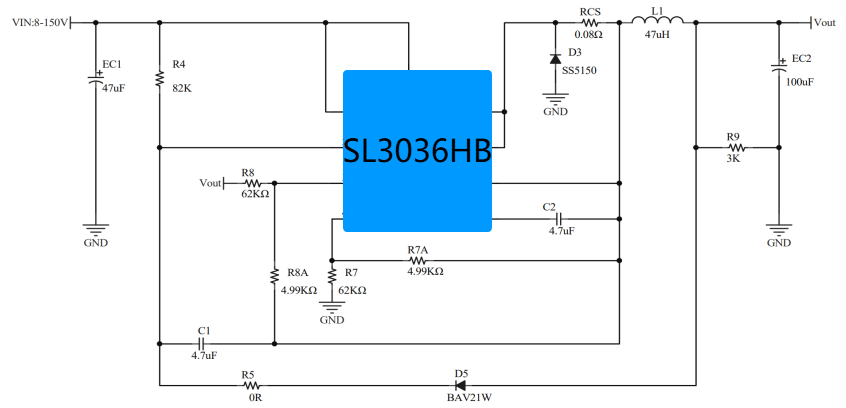

典型应用图
