SL4029 内置 MOS 升压/升降压型 DC-DC 转换器

概述:

SL4029 是一款外围电路简单的升压/升降压型 DC-DC 转换器，芯片内置 30V/14mΩ功率开关管。典型应用适用于2.7V-36V 输入电压范围，具备 15A 开关电流能力，能提供高达 30V 的输出电压。支持恒压/恒流（CC/CV）的应用。

SL4029 采用固定频率的 PWM 控制方式，可在轻负载下自动降低频率实现高效率。

SL4029 通过设置 Rosc 脚对地的电阻值可调节开关频率。

SL4029 通过设置 FB 脚的分压电阻可以设置输出恒压值。

SL4029 通过设置 COMP 脚对地电容值可增大软启动时间，内置频率补偿, 通常可悬空不接。

SL4029 通过设置 EN 脚实现低待机关机功能，当 EN 脚接 VDD 的时候，系统正常工作，当 EN 脚位被拉低时，系统关机。

SL4029 内部还集成了限流保护、软启动、过温保护等电路。

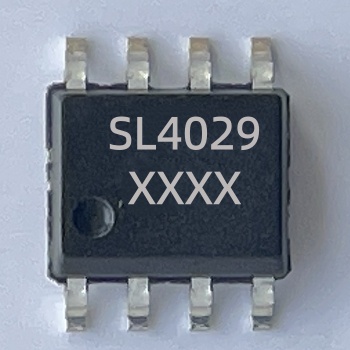

SL4029 外围电路简单，采用 ESOP8 封装，底部散热焊盘连接 SW 脚。

特征;

● 输入电压 2.7V-36V

● 可调输出电压最高至 30V

● 可编程峰值电流：15A

● 最高 96%转换效率

● 固定工作频率 500KHz 内可调

● EN 脚关断功能

● 内置频率补偿

● 内置过温保护

● 内置软启动

● 内置限流保护

应用:

● 风扇

● 手持设备

● 音响产品

● 电动工具

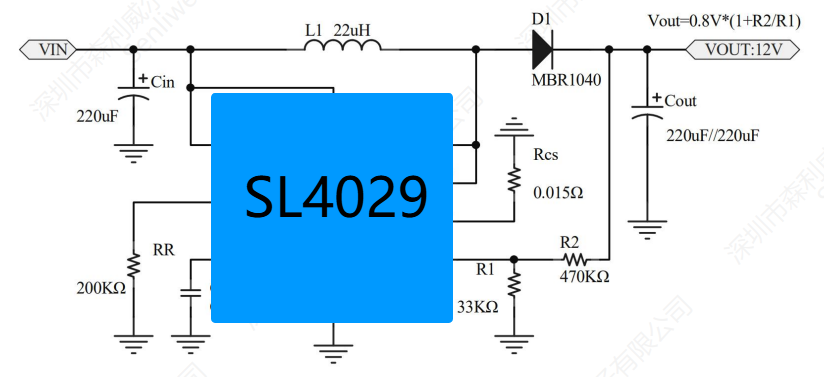

典型应用图:
