SL4009A内置 MOS 升压/升降压型恒压控制器芯片

概述:

SL4009A 是一款外围电路简单的 DC-DC 升压/升降压型恒压控制器芯片。典型应用适用于 2.7V-36V 输入电压范围的升压/升降压恒压电源应用领域。芯片内置 100V 功率管，输出电压支持 100V 以内。

SL4009A 采用固定频率的 PWM 控制方式，可在轻负载下自动降低频率实现高效率。

SL4009A 通过设置 Rosc 脚对地的电阻值可调节开关频率。

SL4009A 通过设置 FB 脚的分压电阻可以设置输出恒压值。

SL4009A 通过设置 COMP 脚对地电容值可增大软启动时间，内置频率补偿, 通常可悬空不接。

SL4009A 通过设置 EN 脚实现低待机关机功能，当 EN 脚接 VDD 的时候，系统正常工作，当 EN 脚位被拉低时，系统关机。

SL4009A 内部还集成了限流保护、软启动、过温保护等电路。

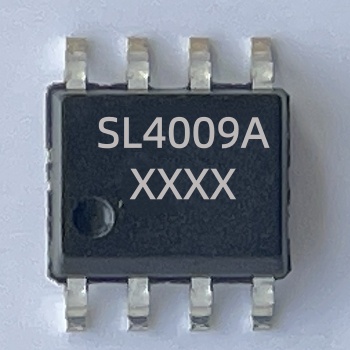

SL4009A 外围电路简单，采用 ESOP8 封装。

特征:

● 输入电压 2.7V-36V

● 内置 100V 功率管

● 转换效率高达 98%

● 固定工作频率可调

● EN 脚关断功能

● 内置频率补偿

● 过温保护

● 软启动

● 限流保护

● ESOP8 封装

应用:

● 无线音箱

● 移动电源

● 平板电脑

● 拉杆音箱

● 无刷电机

● 太阳能

典型应用图:
