SL3902
DC-DC降压恒压
型号:SL3902
封装:ESSOP10
输入范围:8-140V
输出电压:0.9-48V可调
输出电流:最大25A
工作频率:70KHZ-300KHZ
驱动MOS管:外置
静态电流:1.8mA
关断电流:10uA
立即询价
封装:ESSOP10
输入范围:8-140V
输出电压:0.9-48V可调
输出电流:最大25A
工作频率:70KHZ-300KHZ
驱动MOS管:外置
静态电流:1.8mA
关断电流:10uA
SL3902
8-140V大功率同步降压 DC-DC转换器
概述：
SL3902是一款支持 8-120V输入电压的同步开关降压型 DC-DC转换器。SL3902具有低待机功耗、高效率、低纹波、快速动态响应能力等特性。支持大电流输出，输出电流可达 25A。 SL3902通过设置 FB引脚的分压电阻可以设置输出恒压值。 SL3902采用可调频率的 PWM控制方式，通过设置 RT脚对地的电阻值可调节开关频率，开关频率调节范围 70KHZ-300KHZ。芯片同时内置了抖频功能，具有良好的 MEI特性。 SL3902内部还集成了各种异常状态的保护功能，包括逐周期限流保护、欠压保护、可设置软启动、过温保护、输出短路保护等。 SL3902外围电路简单，采用ESSOP10封装。
特征：
最大 25A输出电流
逐周期限流保护
8V至 120V宽工作电压
欠压保护
输出电压 0.9-48V可调
可设置软启动
开关频率 70KHz-300KHz可调
过温保护
芯片恒压精度≤±1.5%
输出短路保护
内置抖频功能
快速动态响应
同步整流
低纹波
低待机功耗
高效率
应用：
低纹波
低待机功耗
高效率
非隔离式 POE
机器人
IP摄像头 电动自行车
数据通讯电源
大功率 DC-DC转换器

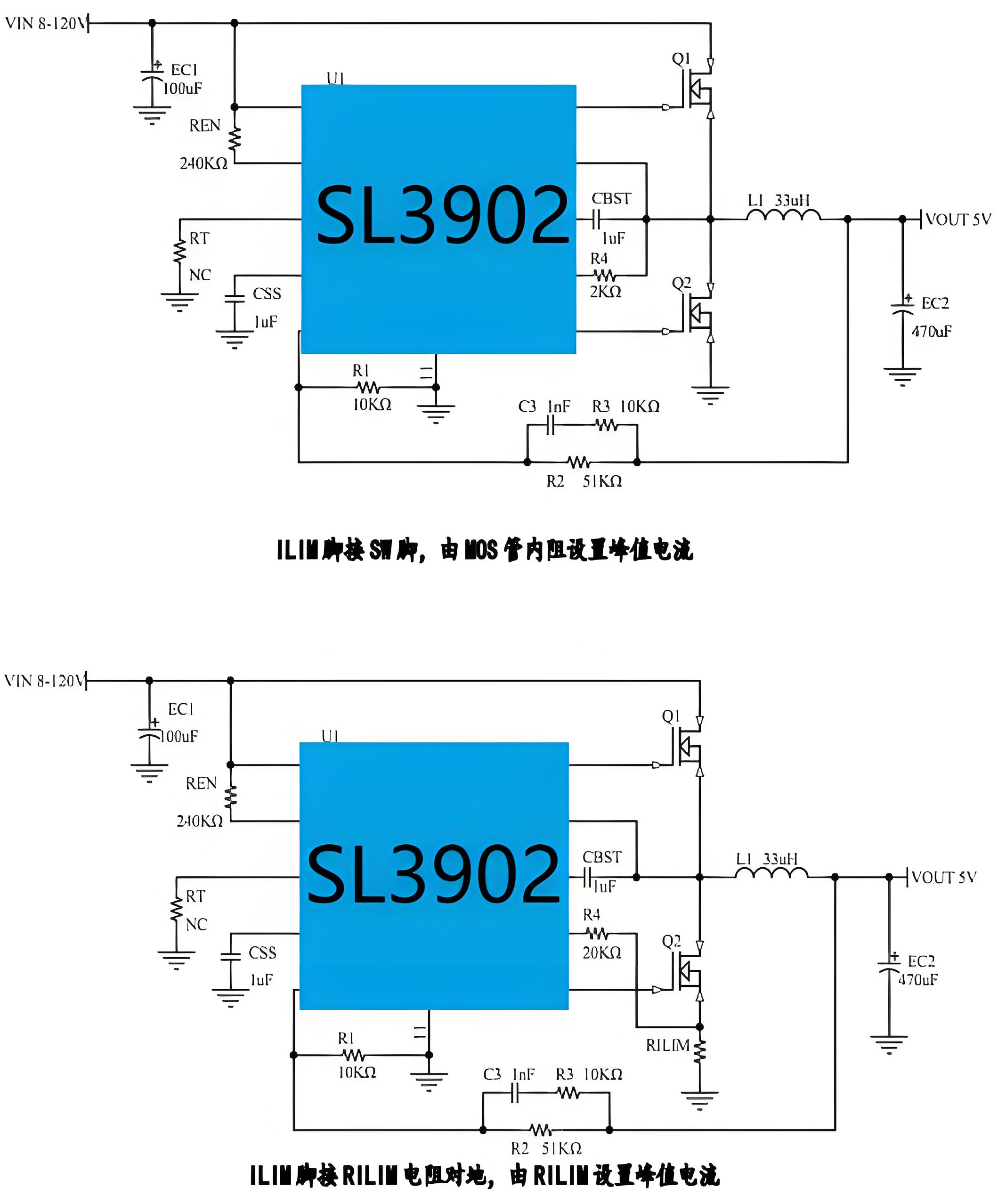

应用原理图：
