SL4016

36V,20A 升压型 DC-DC 转换器

概述

SL4016 是一款内部集成功率管的大功率升压转换器，适用于 2.8V-36V 输入电压范围，最高 36V 输出电压，可提供 20A 的开关电流。 SL4016 的工作频率可通过 RT 脚外接一个电阻调节，工作频率调节范围 100KHz-1MHz，RT 脚悬空时默认工作频率为 200KHz。 SL4016 支持可调节的开关峰值电流限制和 EN 脚关断功能。 芯片采用峰值电流检测控制模式和外置环路补偿功能， 可优化环路稳定性并提高系统的可靠性。 SL4016 支持软起动功能，调节 SS 脚的电容值，可改变软启动时间。可防止启动瞬间的浪涌电流。 SL4016 内部还集成了各种异常状态的保护功能，包括逐周期过流保护、欠压保护、软启动、热关断保护等。 SL4016 外围电路简单，采用 ESSOP20 封装。

特征

● 输入电压范围：2.8V-36V

● 输出电压范围：最大 4.5-36V

● 开关频率 100KHz-1MHz 可调

● 高达 95%的转换效率

● 峰值电流：20A

● 可编程软起动

● PWM 工作模式

● 逐周期过流保护

● 欠压保护

● 热关断保护

● 低功耗，关断电流 8uA

应用

● 音箱

● 移动电源

● 电池供电系统

● POS 机

● 电子烟

● 大功率应急电源

● ESSOP20 封装

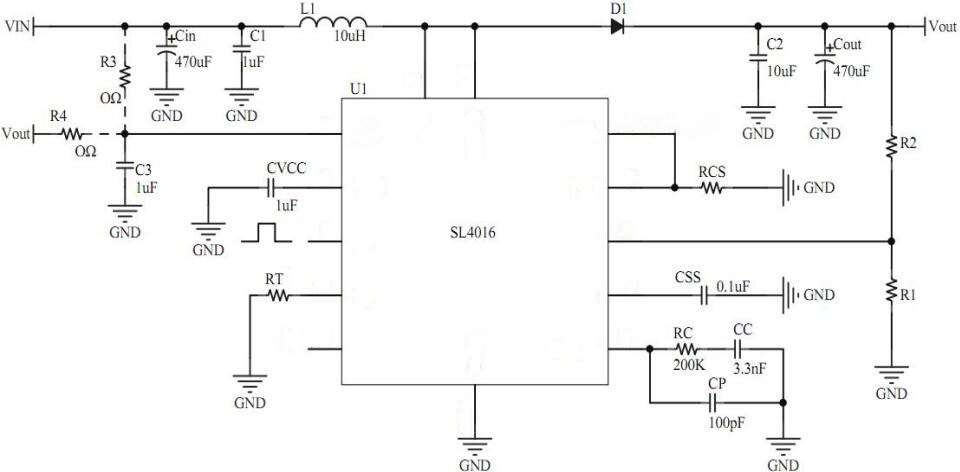

典型应用图
