在便携式电子设备与工业物联网场景快速普及的当下，很多户外或移动场景下的 POE 供电需求开始凸显 —— 如何将常见的 USB 接口、单节 / 多节锂电池这类低压输入，稳定升压至 POE 标准的 48V 供电电压，成为很多硬件工程师在设计时需要解决的问题。

森利威尔推出的 SL4009A 升压恒压芯片，正是针对这类多源升压需求打造的国产解决方案，凭借出色的性能与设计便利性，成为这类场景下的优选方案。作为一款内置功率管的升压 / 升降压恒压控制器，它可以在简化电路设计的同时，提供稳定可靠的电源转换能力。

超宽输入范围，全场景供电源兼容

SL4009A 支持 2.7V 至 36V 的超宽输入电压范围，同时输出电压支持最高 100V 以内的灵活设置，刚好可以轻松输出 POE 标准的 48V 供电电压，完美满足低压升压到 POE 供电的需求。

这一输入范围刚好覆盖了绝大多数常见的低压供电源：无论是标准的 5V USB 输入，还是单节锂电池（标称 3.7V）、两节串联锂电池（标称 7.4V）、三节串联锂电池（标称 11.1V），甚至更高电压的输入源，都可以直接适配。

这意味着，工程师在设计不同输入规格的产品时，无需更换主控芯片，仅需调整少量外围参数，就可以实现统一的电源方案设计，极大降低了平台化研发的工作量，也让同一款电源方案可以适配多种供电场景，兼容性极强。

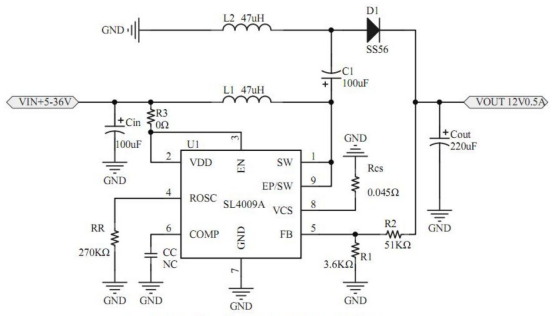

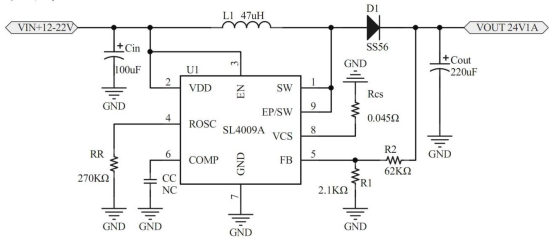

针对不同的输入输出关系，芯片可以灵活工作在升压或者升降压模式，无论输入电压低于还是接近输出电压，都可以保证输出电压的稳定。

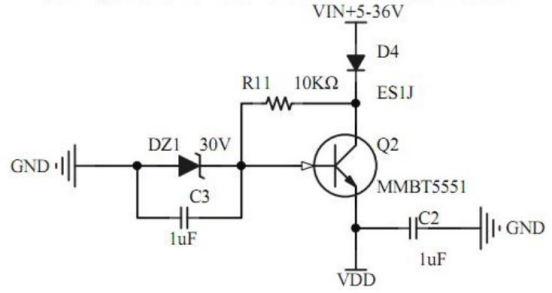

如果需要支持更高的输入电压，仅需增加一个简单的辅助稳压电路，就可以进一步扩展芯片的输入能力，适配更多特殊的供电场景。

高效率控制架构，兼顾续航与散热

对于电池供电的便携设备来说，电源转换效率直接决定了设备的续航能力，同时也影响着设备的发热表现。

SL4009A 内置了 100V 耐压的功率 MOS 管，无需额外外置功率器件，简化了电路的同时，也优化了转换损耗。芯片采用固定频率的 PWM 控制架构，同时支持轻负载下的自动降频功能，在轻载工作时自动调整工作频率，降低开关损耗，让芯片在全负载范围内都能保持极高的转换效率，最高转换效率可达 98%。

这意味着，在电池供电的场景下，更多的电量可以被转化为有效输出，极大延长了设备的续航时间，同时也降低了芯片的发热，让设备可以长时间稳定工作，即使在密闭的便携设备外壳中，也不会因为过热出现工作异常。

完善的内置保护，保障长期运行可靠性

电源方案的可靠性，是硬件设计中不可忽视的环节，尤其是在无人值守的工业场景或者户外场景中，异常工况下的自我保护能力，直接决定了设备的使用寿命。

SL4009A 内部集成了完善的保护机制，包括限流保护、过温保护、软启动、欠压锁定等功能。当芯片检测到输出过流时，会自动限制输出电流，避免后端异常导致的芯片损坏；当芯片内部温度过高时，会自动降低输入功率，避免芯片因过热损坏，同时自带温度迟滞机制，恢复正常温度后即可自动恢复工作。

软启动功能则可以避免芯片启动瞬间的冲击电流，防止开机时的大电流冲击损坏前端的电池或者后端的负载，让启动过程更加平缓稳定。

除此之外，芯片还自带 EN 使能控制脚，可以实现芯片的开启与关断控制，关断状态下的待机电流极低，仅为 95uA，在设备待机时可以极大降低功耗，延长电池的待机时间。

极简外围设计，降低研发与量产难度

对于硬件工程师来说，电源方案的设计难度与量产的便利性，也是非常重要的考量点。SL4009A 在设计上充分考虑了这一点，极大简化了外围电路的设计。

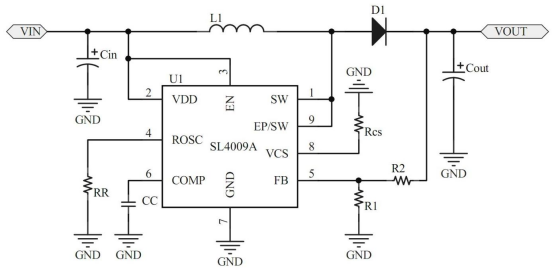

芯片内置了频率补偿模块，在绝大多数应用场景下，补偿引脚都可以直接悬空，无需额外外接补偿器件，进一步减少了外围元件的数量。工程师仅需通过调整少量的外接电阻，就可以灵活设置输出电压、开关频率以及限流值，适配不同的应用需求，无需复杂的参数计算与调试。

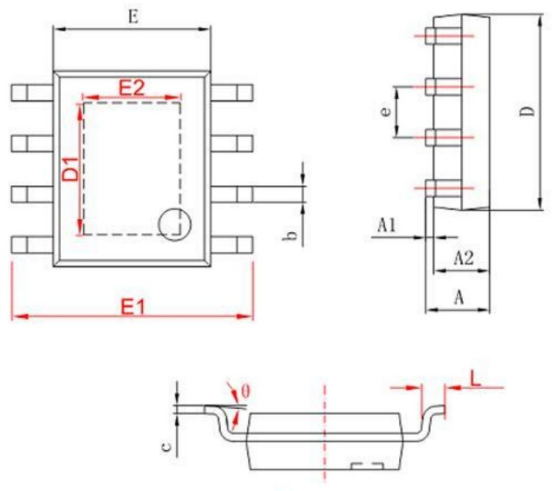

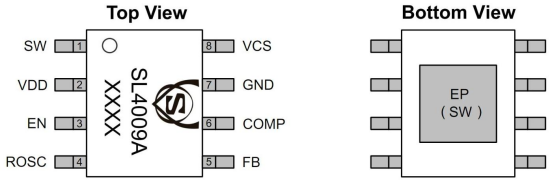

同时，芯片采用了紧凑的 ESOP8 封装，体积小巧，非常适合对空间有严格要求的便携设备。在 PCB 布局上，芯片的引脚设计也充分考虑了电源走线的需求，配合简单的布局注意事项，就可以轻松实现稳定的电源设计，降低了研发阶段的调试难度，也让量产阶段的良率更有保障。

典型应用场景

除了我们重点介绍的，将 USB、单节 / 多节锂电池升压至 48V 的 POE 供电方案之外，SL4009A 还可以适配很多其他的电源应用场景：

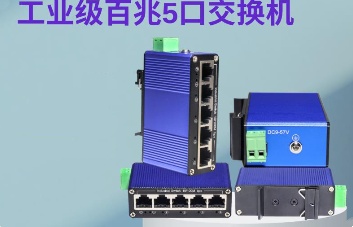

• 户外 POE 设备：比如便携 POE 摄像头、应急 POE 交换机，在没有市电的户外场景，通过锂电池就可以为 POE 设备提供标准的 48V 供电；

• 便携音频设备：比如无线音箱、拉杆音箱，为大功率的音频功放提供稳定的高压供电；

• 移动电源与储能设备：为移动电源提供升压输出，支持更高电压的设备供电；

• 太阳能供电设备：利用太阳能的低压输入，升压为后端设备提供稳定的供电；

• 无刷电机驱动：为小型无刷电机提供稳定的电源输入。

作为一款国产芯片，SL4009A 不仅在性能上可以对标同类进口产品，同时在供应稳定性与成本上都有着明显的优势，能够很好地满足国产化替代的需求，为硬件工程师提供更可靠、更具性价比的电源解决方案。
