SL3150H座桶灯方案技术文

核心定位：面向小功率高压转换的专用芯片

在电动车配套电源设计中，针对座桶灯这类小功率负载的供电需求，设计人员往往需要面对高压输入、小电流输出的特殊场景。作为国产高压 DC-DC 芯片的代表，森利威尔推出的 SL3150H，正是一款针对这类场景优化的高压降压型转换器。

这款芯片内置高压功率管，可直接实现从高压母线到 5V 固定输出的转换，最大输出电流满足 0.6A 的负载需求，完美适配座桶灯这类小功率负载的供电要求。同时，作为国产芯片，它在性能上充分匹配了国内车载电源的应用需求，供应链层面也具备更稳定的保障，能够为厂商提供可靠的供货支持。

宽输入电压范围：全车型兼容的适配能力

对于电动车系统而言，电池电压往往会随着充放电状态出现较大波动，同时不同车型的电池规格也存在差异，这就要求供电芯片具备足够宽的输入电压适应能力。

SL3150H 支持 10V 至 150V 的超宽工作电压范围，无论是常规的 48V、60V 车型，还是更高电压的车型，都可以直接适配，无需针对不同电压平台重新设计电路。这一特性极大提升了方案的兼容性，设计人员可以用同一套电路覆盖绝大多数电动车车型，大幅降低了平台化设计的成本与周期。

高效率控制策略：全负载段的功耗优化

小功率负载的供电方案中，转换效率直接影响着系统的功耗与发热，尤其是在轻载状态下，待机功耗的控制尤为重要。SL3150H 针对这一需求，内置了自适应降频控制策略。

在轻载条件下，芯片会自动降低开关频率，有效减少开关损耗，优化轻载阶段的转换效率。同时，芯片内置的高压启动与自供电功能，不仅实现了快速启动，还将静态功耗控制在极低水平，待机状态下的功耗表现优异，避免了对电池电量的不必要消耗，延长了整车的待机续航能力。

全面保护机制：车载场景的可靠性保障

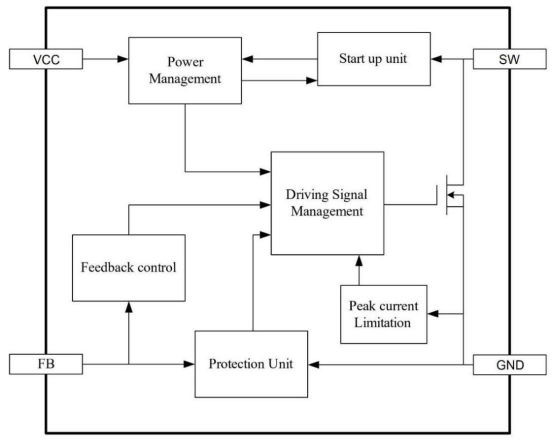

在车载环境中，供电系统往往会面临各种复杂的异常工况，完善的保护机制是方案可靠性的核心保障。SL3150H 内部集成了多重完善的保护功能，覆盖了绝大多数可能的异常场景，无需外部额外电路即可实现全面的防护。

具体来看，芯片内置了 VCC 欠压锁定功能，可在供电电压不足时锁定芯片状态，避免异常工作；输出过载保护，可在负载过大时及时限制输出，避免器件损坏；输出短路保护，可在输出短路时快速响应，切断输出并在故障排除后自动恢复；过温保护则会在芯片温度过高时逐步降功率，最终触发保护关机，避免热损伤。这些保护功能的集成，让整个方案在复杂的车载环境中也能保持稳定可靠的运行。

设计便利性：极简外围的快速开发

对于硬件设计人员而言，方案的设计便利性直接影响开发效率与物料成本。SL3150H 通过高集成度的设计，大幅简化了外围电路的复杂度。

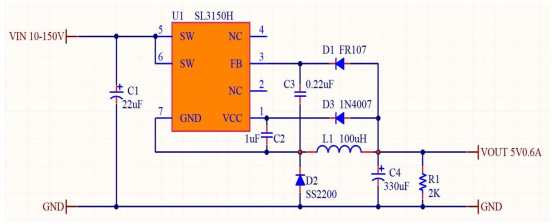

芯片内置了 150V 的高压功率 MOSFET，设计人员无需额外外置高压功率管，大幅减少了外围器件的数量。同时，芯片的自供电功能仅需外接微法级的电容即可稳定 VCC 供电，进一步简化了外围电路的设计。整个典型应用电路仅需少量的阻容感器件即可完成，极大降低了开发的难度。

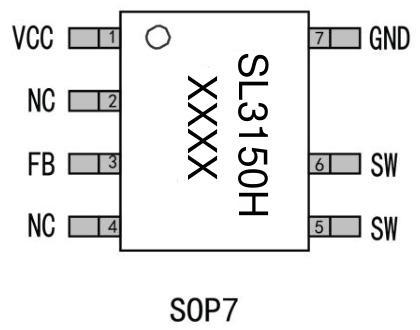

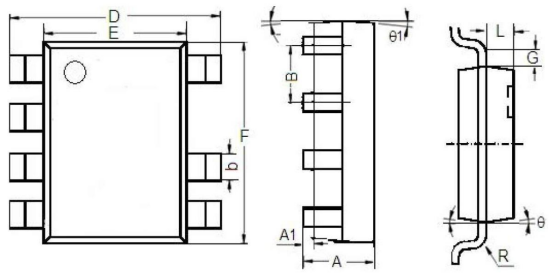

在封装方面，SL3150H 采用了紧凑的 SOP7 封装，尺寸小巧，非常适合座桶灯这类安装空间有限的场景，同时标准的封装形式也方便量产阶段的焊接与组装，提升了量产的良率与效率。

应用场景：适配座桶灯的多领域方案

凭借这些特性，SL3150H 非常适合电动车座桶灯这类小功率高压转低压的应用场景。座桶灯作为电动车的常用配件，需要从电动车的高压电池取电，转换为 5V 的供电来驱动灯组，同时需要应对电池电压的波动，还要保证足够的可靠性。

SL3150H 的宽压输入、固定 5V 输出、0.6A 的输出能力，完美匹配这一场景的需求，同时完善的保护机制也保证了长期使用的可靠性，紧凑的体积也能很好地适配座桶灯内部狭小的安装空间。

除此之外，这款芯片还可应用于平衡车、电动工具、以太网供电、备用电源等多个领域，为各类小功率高压转低压的场景提供可靠的供电方案，帮助设计人员快速完成高可靠性的电源设计。
