SL1581降压恒压芯片 4V至30V降5V输出电流2.4A 电路简单

应用方案

在电源设计中，从宽范围输入电压稳定输出 5V 是非常常见的需求，无论是车载场景的电压波动，还是工业供电的宽压输入，都对降压芯片的适应性、可靠性提出了很高的要求。

立即咨询

在电源设计中，从宽范围输入电压稳定输出 5V 是非常常见的需求，无论是车载场景的电压波动，还是工业供电的宽压输入，都对降压芯片的适应性、可靠性提出了很高的要求。森利威尔推出的 SL1581 同步降压稳压器，正是针对这类场景打造的一款高集成度降压芯片，它可以实现 4V 至 30V 输入转固定 5V 输出，支持最大 2.5A 的连续输出电流，完全满足 2.4A 等级的负载需求，以简洁的外围设计、稳定的性能表现，为硬件工程师提供了一种高效的供电解决方案。

覆盖多场景的宽输入电压范围

很多供电场景中，输入电压往往存在较大的波动范围，比如车载系统中，电瓶电压可能在 9V 到 16V 之间波动，工业场景中 24V 供电也可能存在一定的偏差，甚至电池供电场景中，电压会随着电量消耗逐步下降。

SL1581 支持 4V 至 30V 的宽输入电压范围，这意味着它可以适配绝大多数常见的非标准或波动供电源，无论是 12V、24V 的常规工业供电，还是波动的车载电瓶，或是多节电池的供电系统，都可以直接接入，无需额外的前级调压电路。这种宽输入的特性，极大提升了芯片的场景兼容性，一款芯片即可覆盖多种不同的供电需求，减少了硬件设计中的物料冗余。

同步架构下的高效率与稳定控制

为了兼顾效率与稳定性，SL1581 采用了同步降压的架构设计，配合内部集成的功率管，实现了最高超过 92% 的转换效率，这意味着在工作过程中，能量损耗被控制在极低的水平，不仅降低了系统的发热，也提升了整体的能源利用率，尤其适合对功耗敏感的应用场景。

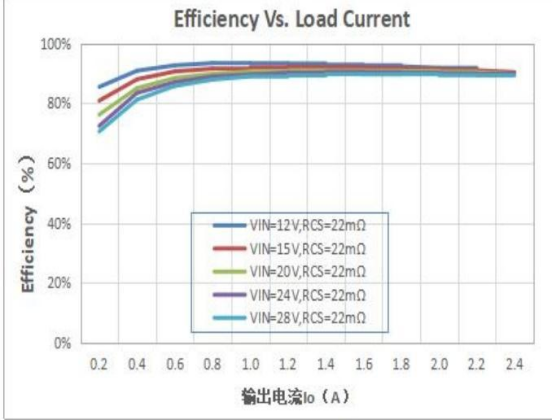

图 1：SL1581 不同输入条件下的效率表现

同时，芯片采用电流模式的环路控制原理，配合 130kHz 的固定工作开关频率，既保证了快速的动态响应能力，能够及时应对负载的快速变化，维持输出的稳定，也带来了良好的 EMI 特性，降低了开关过程中的电磁干扰，简化了系统的 EMC 设计难度。

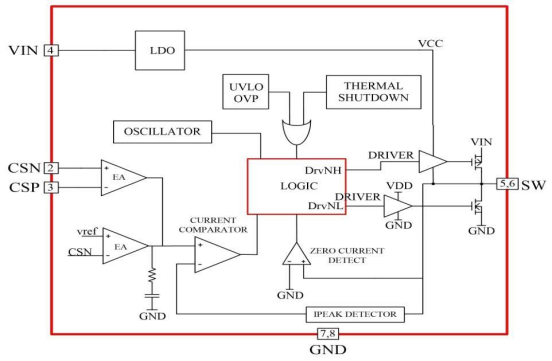

图 2：SL1581 内部功能结构框图

除此之外，SL1581 还具备优秀的恒压 / 恒流特性，恒压与恒流的精度均可控制在 ±5% 以内，在负载电流变化的过程中，输出电压可以保持高度的稳定，即使在接近满载的情况下，依然可以维持稳定的 5V 输出，不会因为负载的加重出现明显的电压跌落。

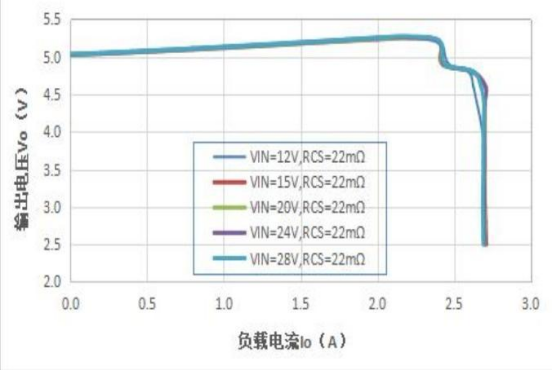

图 3：SL1581 输出电压随负载电流的变化特性

内置全面保护，提升系统可靠性

电源系统的可靠性，离不开完善的保护机制，SL1581 在芯片内部集成了多维度的保护功能，无需工程师额外设计外围保护电路，即可实现对芯片与系统的全面防护。

芯片内置了输入欠压与过压保护，当输入电压过低或过高时，芯片会自动进入保护状态，避免异常的输入电压损坏后级电路；同时，输出短路保护可以在输出端出现短路故障时，快速限制电流，避免芯片因过流损坏；而过温保护功能则可以监控芯片内部的工作温度，当温度达到 150℃时，芯片会自动关断输出，等待温度降低后自动恢复工作，避免过热导致的永久性损坏。

这些内置的保护功能，极大提升了整个供电系统的可靠性，即使在复杂的工作环境或者异常的故障场景下，也能保证系统不会出现永久性的损坏，降低了产品的售后维护成本。

极简外围设计，降低开发门槛

对于硬件工程师而言，简洁的外围设计意味着更少的调试时间、更低的 BOM 成本，以及更小的 PCB 占用面积。SL1581 在这一点上做了充分的优化，实现了极简的外围电路设计。

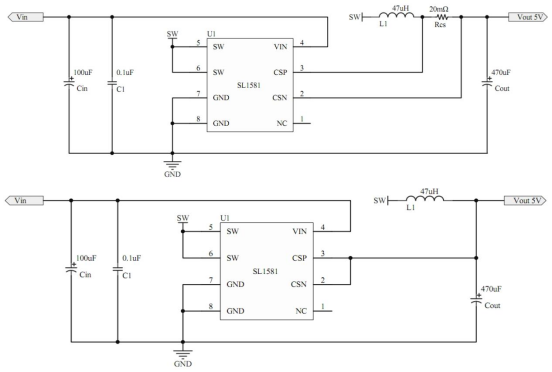

图 4：SL1581 典型应用电路

从典型应用电路可以看到，整个降压电路仅需要少量的外围元件即可实现完整的功能，芯片内部已经集成了环路补偿网络，工程师无需额外设计补偿电路，大大降低了调试的难度。甚至在默认的应用场景下，电流采样电阻都可以省略，直接使用默认的参数即可工作，进一步简化了电路设计。

同时，SL1581 采用了标准的 SOP-8 封装，这种封装体积小巧，焊接工艺成熟，非常适合量产加工，也能有效节省 PCB 的布局空间。

图 5：SL1581 SOP-8 封装管脚配置

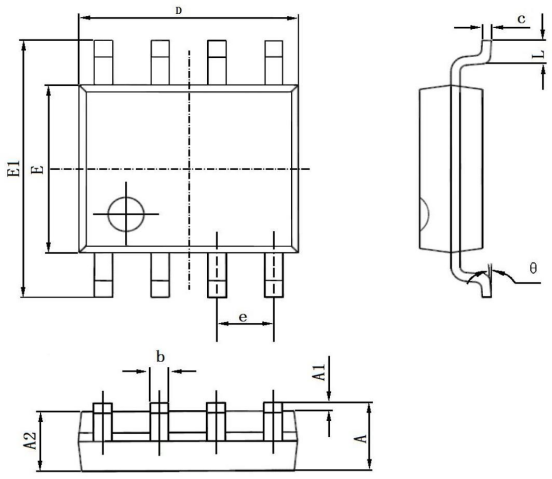

图 6：SL1581 封装尺寸参数

这种极简的设计，让工程师可以快速完成电路的设计与调试，无需花费大量时间在复杂的环路调试或者外围电路的设计上，大幅缩短了产品的开发周期。

丰富的适配场景

凭借宽输入、高可靠性、简洁设计的特点，SL1581 可以适配多种不同的应用场景：

车载供电场景：可以直接适配车载电瓶的波动电压，为车载充电器、车载电子模块提供稳定的 5V 供电；
工业供电场景：在分布式供电系统中，作为前级稳压器，为后级的电路提供稳定的 5V 输出，适配工业宽压供电的需求；
电池充电场景：利用自身的恒流恒压特性，作为电池充电器的主控芯片，实现稳定的电池充电管理；
前置稳压场景：可以作为线性稳压器的前级调压芯片，将宽压输入调整为稳定的 5V，提升后级线性稳压器的效率。

作为一款国产电源芯片，森利威尔的 SL1581 在性能上对标同类进口产品的同时，也针对国内的应用场景做了充分的优化，以更贴合本土工程师需求的设计，提供了高性价比的供电解决方案。对于需要实现 4V 至 30V 转 5V、2.4A 等级输出的电源设计而言，SL1581 无疑是一个兼顾性能与设计便利性的优质选择。
