在高压供电场景的电源设计中，工程师常常面临诸多挑战：如何在宽输入电压范围内实现稳定的大电流输出？如何在保证性能的同时简化外围电路，降低开发复杂度？森利威尔推出的 SL3063 就是这样一款针对性的解决方案，作为一款外扩 MOS 的降压恒压芯片，它为高压大电流降压应用提供了高效、简洁的设计路径。

核心定位：面向高压大电流场景的降压解决方案

SL3063 是一款外部驱动 MOSFET 的降压型开关稳压器，专为高压输入、大电流输出的转换场景设计。芯片采用 SOP8 小型封装，体积紧凑，能够适配紧凑型的设备设计需求，同时通过外扩 MOS 的架构，突破了内置功率管的电流与耐压限制，可支持更高的功率输出与耐压能力。

宽输入电压范围，适配多场景供电需求

SL3063 支持 6V 至 60V 的宽工作输入电压范围，覆盖了工业领域常见的 24V、48V 供电系统，同时也能兼容车载 12V、电池组等多种供电输入。通过外扩 MOS 的架构设计，整个方案可实现 120V 的耐压能力，能够应对更高电压的输入场景，满足不同领域的高压供电需求。

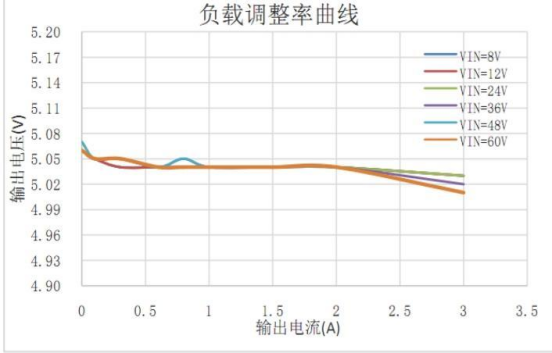

芯片的输出电压支持灵活调整，可根据应用需求配置为不同的输出值，其中 6V-60V 输入降 5V 输出是非常经典的应用方案，可满足大部分后级电路的供电需求。同时，芯片具备优异的负载调整能力，在不同的输出负载下，输出电压都能保持极高的稳定性，波动范围极小，保证后级电路的稳定工作。

此外，芯片的工作温度范围覆盖 - 40℃至 85℃，可应对工业级、车载等领域的恶劣工作环境，具备极强的环境兼容性。

高效率控制策略，优化系统热性能

SL3063 采用了电流模式的控制架构，内置斜波补偿机制，保证了环路的稳定性与快速的动态响应能力。这种控制架构让芯片在全负载范围内都能保持很高的转换效率，整体效率可达 90% 以上，有效降低了功率损耗，减少了系统的发热，提升了设备的长期运行可靠性。

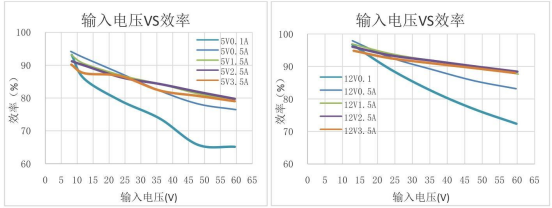

从实际测试数据可以看到，在不同的输入电压与负载条件下，芯片都能维持稳定的高效率表现，即使在高压输入的场景下，也能将损耗控制在较低的水平，这对于需要长时间运行的设备来说，能够有效降低能耗，提升续航能力。

同时，芯片的静态功耗极低，关断电流仅为微安级别，在待机状态下能够有效降低系统的能耗，适合电池供电的应用场景。

全面保护机制，提升系统可靠性

在工业与车载等复杂的应用场景中，系统的可靠性至关重要。SL3063 内置了全面的保护机制，能够应对各种异常工况，避免芯片与后级电路的损坏。

芯片支持逐周期的峰值电流限流，在每个开关周期都会对电流进行检测，当出现过流异常时，能够及时限制电流，避免器件因过流损坏。同时，芯片内置过温保护功能，当芯片核心温度过高时，会自动关断输出，温度恢复后自动重启，避免过热导致的永久损坏。

除此之外，芯片还内置了 0.6ms 的软启动功能，能够有效防止启动阶段的输出电压过冲，保护后级电路；同时具备欠压锁定功能，当输入电压过低时，会锁定芯片工作，避免异常工作状态，另外芯片还具备 2000V 的静电防护能力，提升了生产与应用过程中的抗干扰能力。

极简外围设计，降低开发门槛

对于电源设计工程师来说，简化外围电路、缩短开发周期是非常重要的需求。SL3063 的外围电路设计极为简洁，从典型应用方案的物料清单来看，仅需要十余个元件即可完成整个电源方案的设计，不需要复杂的外围补偿电路，芯片内部已经完成了补偿网络的集成，工程师不需要额外进行复杂的环路补偿设计。

芯片的工作频率支持灵活调整，范围覆盖 140KHz 至 500KHz，工程师可以根据自己的应用需求，调整工作频率，从而优化 EMI 性能，或者选择更小尺寸的外围元件，实现更紧凑的方案设计。

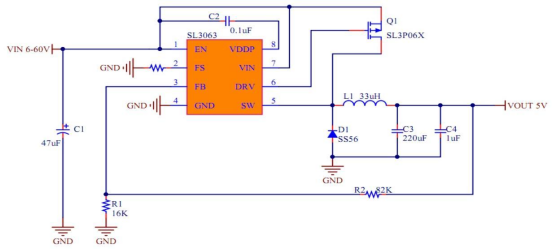

同时，芯片提供了成熟的典型应用参考电路，工程师只需要参考参考设计，即可快速完成自己的方案开发，极大降低了开发的门槛与周期，即使是经验相对较少的设计人员，也能快速完成稳定可靠的电源方案设计。

典型应用场景与国产方案优势

凭借优异的性能与简洁的设计，SL3063 可适配多种高压大电流的应用场景，包括高电压功率转换、电动车车载设备、汽车电子系统、平衡车供电、电池供电系统以及工业电力系统等，这些场景都对高压降压、大电流输出有着明确的需求，SL3063 的特性能够完美匹配这些场景的设计要求。

作为国产电源芯片，森利威尔的 SL3063 在性能上完全对标同类进口产品，能够实现无缝的替代，同时具备更稳定的供货能力，更贴合国内工程师的设计习惯，能够快速响应客户的需求，解决了高压降压场景中进口芯片供货紧张、交期长的痛点，为国内的硬件设计人员提供了更具性价比、更可靠的选择。
