森利威尔 SL3075 广泛应用于：12 伏、24 伏、48 伏的工业电源系统、汽车 电源系统、工业自动化与电机控制系统，支持 4.5V–65V 的宽电压输入范围， 高达 5A 的峰值电流能力，静态电流仅 125μA，关断模式低至 0.5μA，能显著延 长电池设备续航能力，支持 100kHz–2MHz 可调频率，芯片集成过流保护（OCP）、 短路保护（SCP）、过温关断（OTP）及可调欠压锁定（UVLO）功能，工作温度范 围 -40°C 至+150°C，确保低温启动与高温运行稳定性，避免异常损坏。

测试条件：L=10uH ; CIN=22uF ; Cout=220uF ; VOUT =5V; 1、PCB 实物：

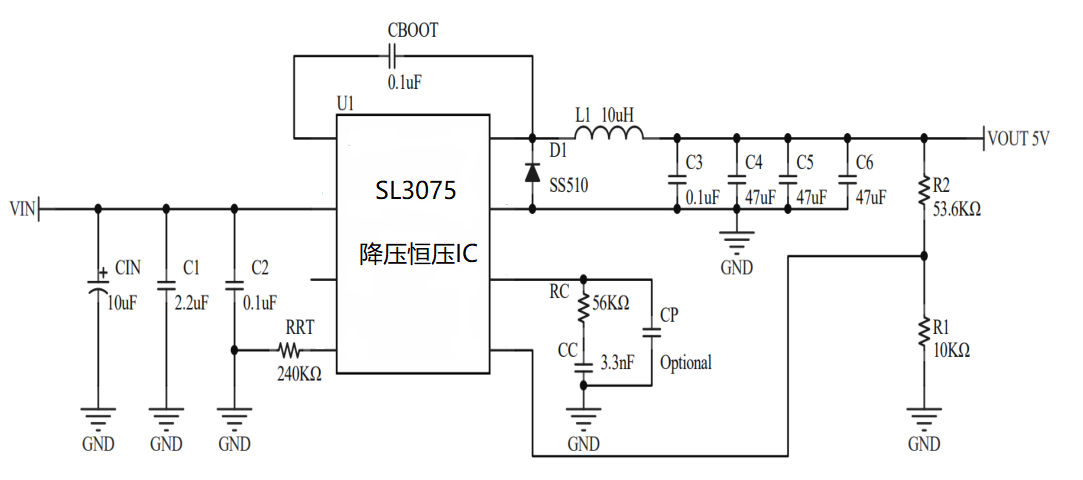

2、原理图：

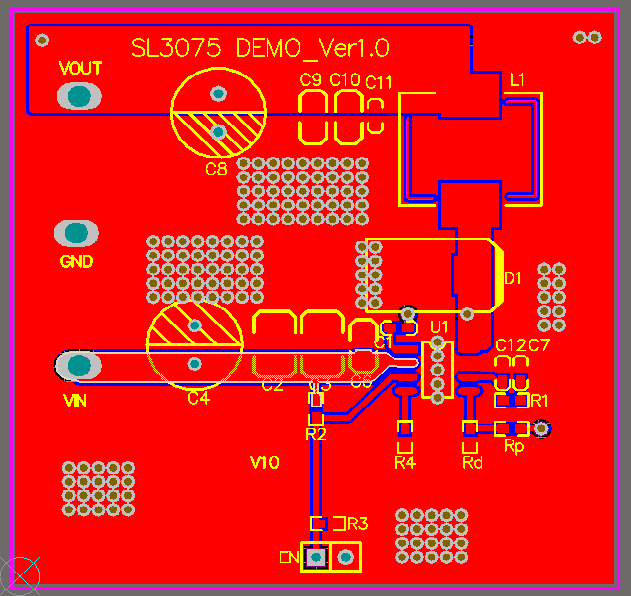

3、PCB 文件：

4、最低启动压差：

 1) 输入 5V 输出电压 4.95V (空载启动压差 0.05V);

 2) 输入 5.2V 输出电压 4.95V (带载 1A 启动压差 0.25V);

 3) 输入 5.5V 输出电压 4.95V (带载 2A 启动压差 0.55V);

 4) 输入 5.7V 输出电压 4.96V (带载 3A 启动压差 0.74V);

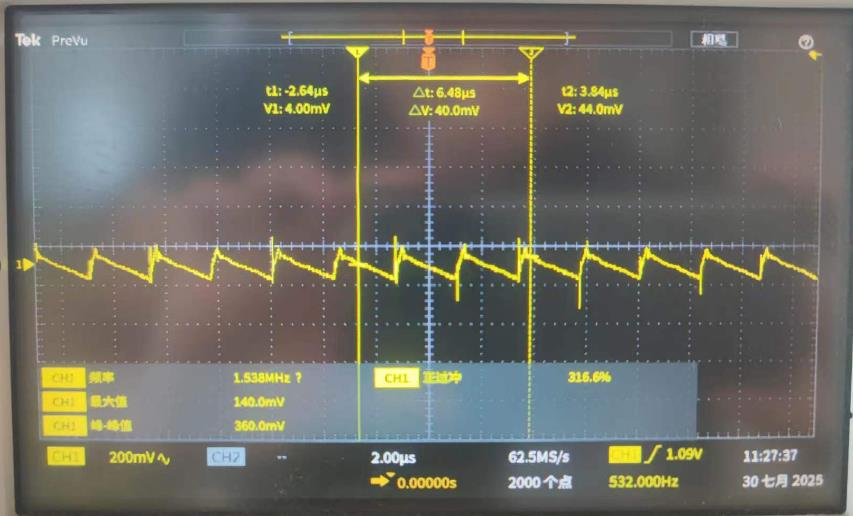

5、输出纹波：

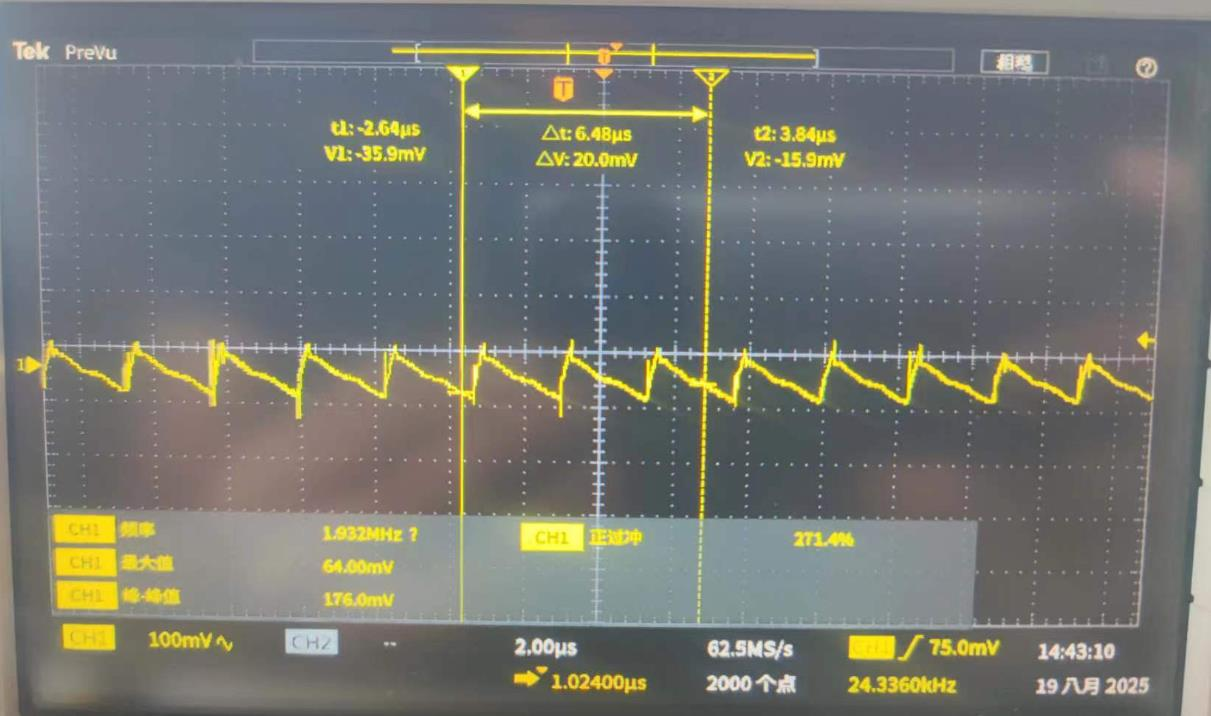

输入 48V 带载 3A，输出电容 220u F,电感 10u H,输出纹波 0.2V.

输入 48V 带载 3A，输出电容 470u F,电感 10u H,输出纹波 0.1V.

如果想降低输出纹波可以增加输出电容值和电感量。

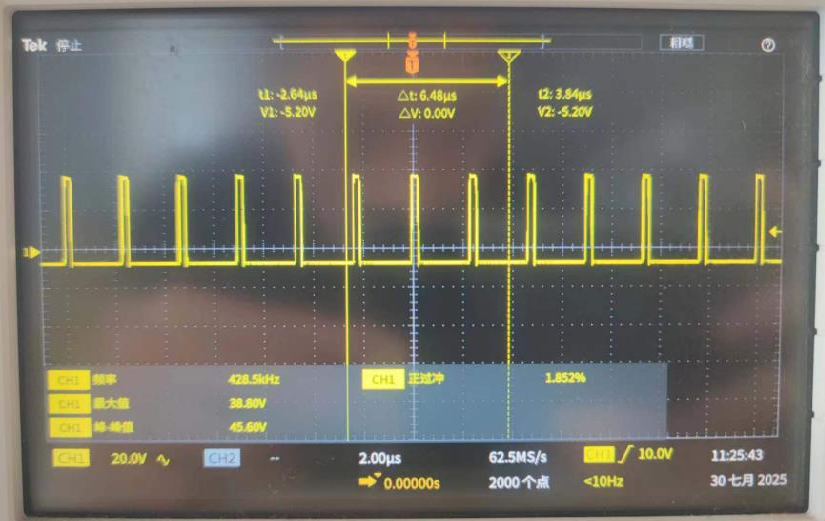

6、开关脚波形：（输入 50V 带载 3A）

7、电路开关频率范围：100K ~ 2MHZ;

RT=240K 输出 5V3A,FSW=428K;

8、转换效率：最高 92%；

 1） 输入 48V 输出 5V 带载 3A，效率 86%;

 2） 输入 12V 输出 5V 带载 1A，效率 92%;

9、恒压精度： 0.03V (输入 6~50V; 输出电流从空载到 3A, 输出电压变化 从 4.96~4.99V)；

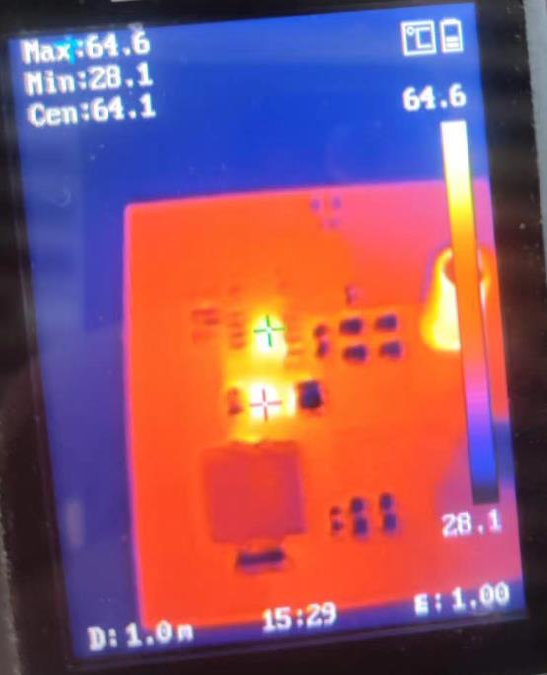

10、输入 12V 输出 5V2.5A 芯片温度:64 度 (老化 10 分钟)

降低芯片和元件的温度，可以增加元件的散热铺铜和选择阻抗更小的二极管和电感。
