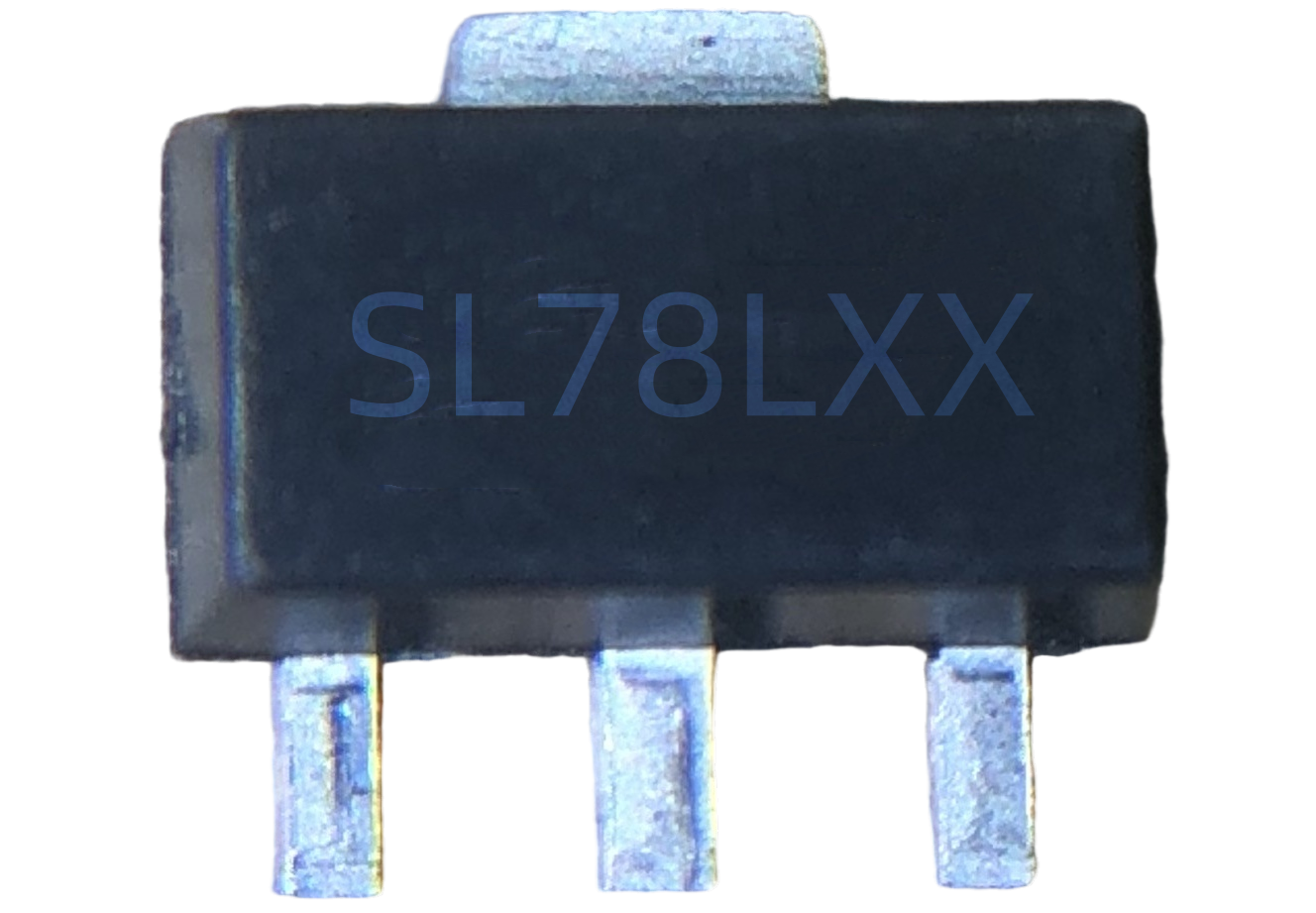

SL78LXX

35V/100MA线性三端稳压转换器

概述

SL78LXX 系列是一款固定输出的线性三端稳压电路，具有 7-35V 的宽输入电压范围。内置基准电 压电路、过压保护、过 流保护、过温度保护，实现电路的可靠工作。输出级具有较低的输出阻抗，输出电流可达 100mA。芯片具有较低的静态 电流。

SL78LXX 系列提供各种标准的输出电压选择，比如 5v，6v，9v 和 12v。

SL78LXX 系列采用 SOT23、SOT89-3L 等封装形式。

特征

● 静态工作电流：典型值 2.3mA@10V

● ±3%输出电压精度

● 固定输出电压 5V/6V/9V 和 12V

● 输入电压范围 7V-35V

● 100MA 输出电流

● 过压保护

● 过流保护

● 过温保护

应用

● 仪器仪表

● 多路电源系统

● 便携式消费类设备

● 车载导航系统

● 主板电源

● 设备电源模块

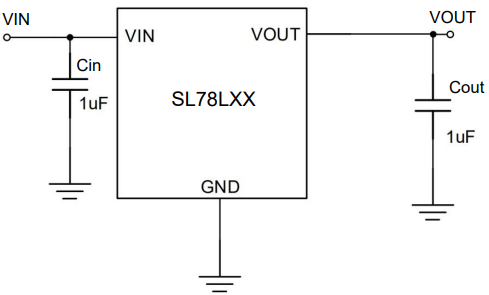

原理图
