SL1581

SL1581

DC-DC降压恒压

型号:SL1581
封装:SOP8
输入范围:4.0V-30V
输出电压:固定5V
输出电流:2.4A
工作频率:130KHZ
驱动MOS管:内置
静态电流:350UA
关断电流:无
立即询价

SL1581  30V/2.4A同步降压稳压器 固定5V输出


  1. 说明

SL1581是支持高电压输入的同步降源管理芯片,在 4~30V的宽输入电压范围内可实现2.4A的连续电流输出。

SL1581具有优秀的恒压 /恒流 (CC/CV)特性 。SL1581采用电流模式的环路控制原理,实现了快速的动态响应。

SL1581工作开关频率 工作开关频率 工作开关频率 为 130kHz,具有良好的EMI特性。

另外,芯片包含多重保护功能:过温输 出短路保护和输入欠压保护等。

SL1581采用 SOP8的标准封装。

  2.特性

⚫ 宽输入电压范围: 宽输入电压范围: 宽输入电压范围: 宽输入电压范围: 4V至 30V

⚫ 效率可高达 效率可高达 92%以上

⚫ 超高恒流精度: 超高恒流精度: 超高恒流精度: ±5%

⚫ 恒压精度: 恒压精度: ±5%

⚫ 无需外部补偿 无需外部补偿 无需外部补偿

⚫ 开关频率: 开关频率: 130kHz

⚫ 输入欠压 输入欠压 /过压、输出短路和 过压、输出短路和 过压、输出短路和 过压、输出短路和 过热保护 过热保护

⚫ SOP-8封装

⚫ 输出电流: 输出电流: 2.4A

  3.应用范围

⚫ 车载充电器 /适配器

⚫ 线性调节前置稳压器

⚫ 分布式供电系统

⚫ 电池充电器

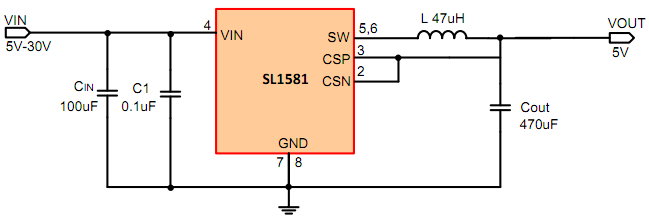

  4.典型应用电路图


详细资料,请联系业务。
