SL8533X

SL8533X

DC-DC升压恒流

型号:SL8533X
封装:ESSOP10
工作频率:固定频率200K/130K/1M
驱动MOS管:内置
立即询价

SL8533X

高精度调光升压型LED恒流驱动器


产品说明

  SL8533X 是一系列外围电路简洁的宽调光比升压恒流驱动器,适用于3-40V输入电压范围的LED照明领域。

  SL8533X 采用我司专利算法,可以实现高精度的恒流效果,输出电流恒流精度≤±3%,电压工作范围为

5-40V,可以轻松满足锂电池及中低压的应用需求,输出耐压由MOS耐压决定。

  SL8533X 芯片内部有本司专利的高精度恒流算法,确保VIN脚的上电时间\<500ms。

  SL8533X PWM调光信号内部转模拟,调光全程无频闪,支持1K以上的调光频率,调光比100:1。当EN/DIM

拉低到 GND 超过 40ms,芯片自动进入休眠模式以降低功耗,此时待机电流<2uA,当 EN/DIM 端口拉高以后

芯片重新启动。EN/DIM管脚不能悬空,不使用时应与VIN管脚短接在一起。

  SL8533X LD端口支持PWM和模拟调光,模拟调光范围0.2~2.5V。LD端口接电容到地,可以调整软启动时间。

  SL8533X 芯片的输出电流通过 IFB 端口电阻来设定。支持过温降电流和输出过压保护。


特性

 ● 支持 100:1 调光比

 ● 支持开关频率设置

 ● 工作电压范围 5-40V

 ● 支持PWM和模拟信号调光

 ● 启动电压 2.7V

 ● 内置40VLDO供电

 ● 支持软启动

 ● 恒流精度≤±3%

 ● 转换效率>95%

 ● 支持过温降电流

 ● 超低待机功耗\<2uA

 ● 支持输出过压保护

 ● 真正无频闪调光

 ● 封装:ESSOP10

 ● 支持调光频率超过 32K


应用范围

 ● 户外照明

 ● 太阳能路灯

 ● 电视背光照明

 ● 补光灯

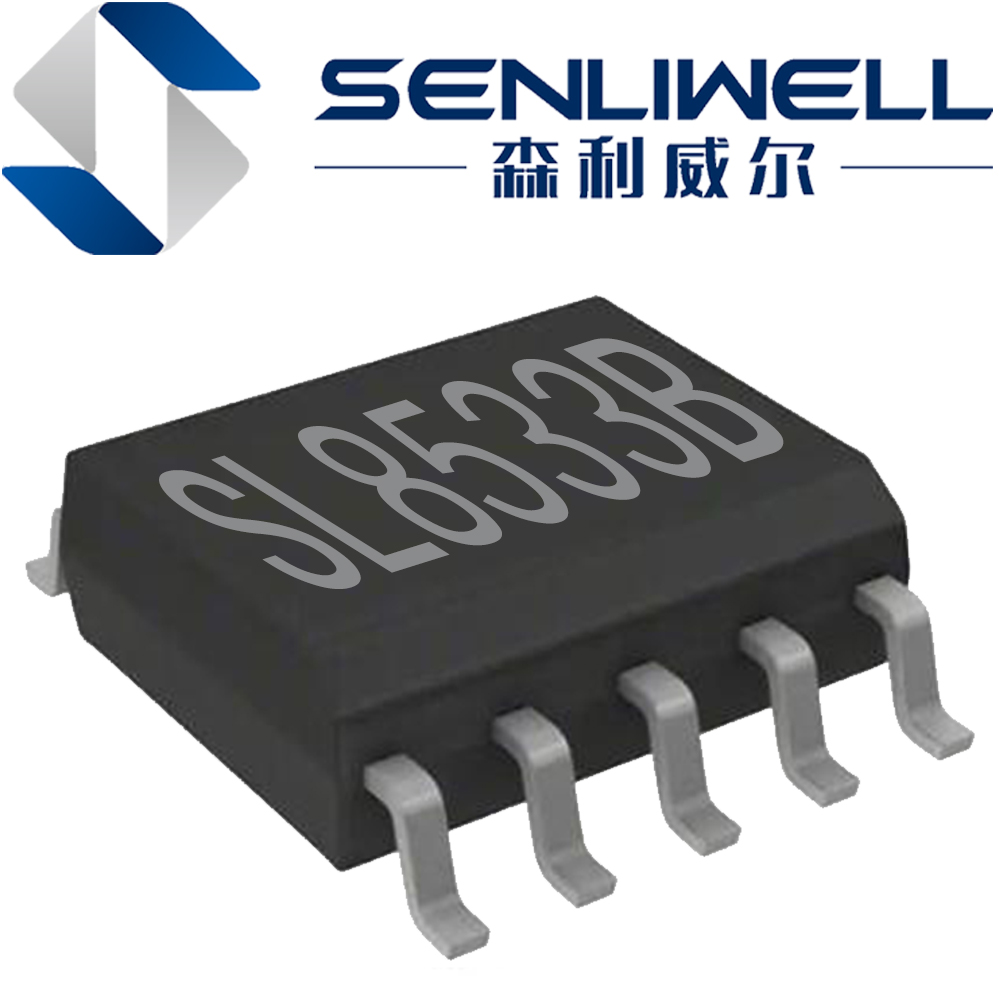

SL8533B  ESSOP10.jpg


应用电路


SL8533B典型应用电路


SL8533典型应用电路
