SLL7236

28V/500MA 低压差 LDO 转换器

概述

SLL7236 系列是一款低压差 LDO 转换器，具有高输入、低压差、超低工作电流及小型化包装的特点。SLL7236 系列的静态 电流低至 1.5μA，非常适合电池供电的设备,长时间待机系统设备应用。

SLL7236 系列在 2v 到 28v 的输入电压范围内及 0-500mA 的负载条件下，SLL7236 系列的稳定性要求很容易通过各种类 型的输出电容来达到，包括小陶瓷电容。

SLL7236 系列具有 EN 使能功能，通过控制芯片上的 EN 脚可将输出关断，关断后的功耗典型值是 0.1μA。

SLL7236 系列提供各种标准的输出电压选择，比如 1.8v,3.3v,5v 和 ADJ。

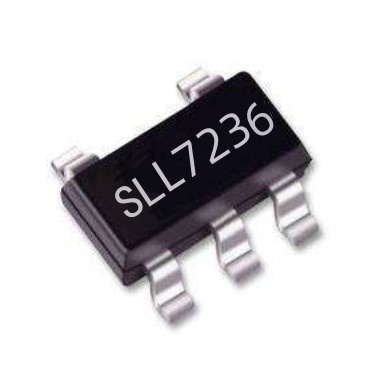

SLL7236 系列采用 SOT23-5L、DFN1×1-4L 等封装形式。

特征

● 1.5uA 低静态电流和 0.1uA 关断电流

● ±1%输出电压精度

● 固定输出电压 1.8V/3.3V/5V 和 ADJ

● 输入电压范围 2V-28V

● 500MA 输出瞬间最大电流

● 低压差 0.35V@Vout=5V/Iout=100mA

● 支持限流保护，热保护

● 支持陶瓷电容和钽电容

应用

● 电池供应设备

● 无线通讯设备

● 便携式消费类设备

● 车载导航系统

● 低功耗微控制器

● 智能家居

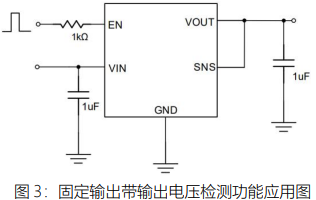

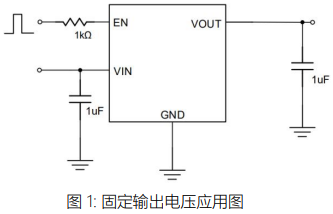

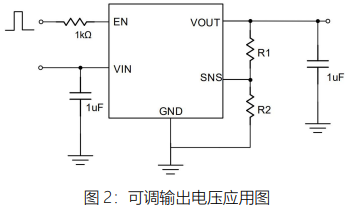

电路图
