SL3161A
DC-DC降压恒压
型号:SL3161A
封装:SOP7
输入范围:9V-100V
输出电压:固定5V
输出电流:2A
工作频率:120Khz
驱动MOS管:内置
静态电流:180uA
立即询价
封装:SOP7
输入范围:9V-100V
输出电压:固定5V
输出电流:2A
工作频率:120Khz
驱动MOS管:内置
静态电流:180uA
SL3161A
100V/2A 开关降压型转换器
概述
SL3161A 是一款用于开关电源的内置 100V 高压 MOSFET 的 DC-DC 控制器。
SL3161A 内置高压启动和自供电功能，可满足快速启动和低待机功耗要求。具有自适应降频功能，可进一步优化轻 载条件下的转换效率。芯片内置软启动功能，能减小器件应力，有效防止电感电流过冲。
SL3161A 内部还集成了各种异常状态的保护功能，包括 VCC 欠压锁定，输出过载保护， 过温保护，短路保护,开环 保护等。
SL3161A 采用 SOP7 封装。
特征
● 最大 2A 输出电流
● 9V 至 100V 宽工作电压
● 内置 100V 功率 MOSFET
● 固定 5V 输出电压
● 最高 120KHz 开关频率
● VCC 欠压锁定保护
● 过温保护
● 输出短路保护
● 输出过载保护
● 低待机功耗
● 开环保护
● 轻载降频
应用
● 备用电源
● 电动工具
● 电动自行车
● 平衡车
● 以太网供电

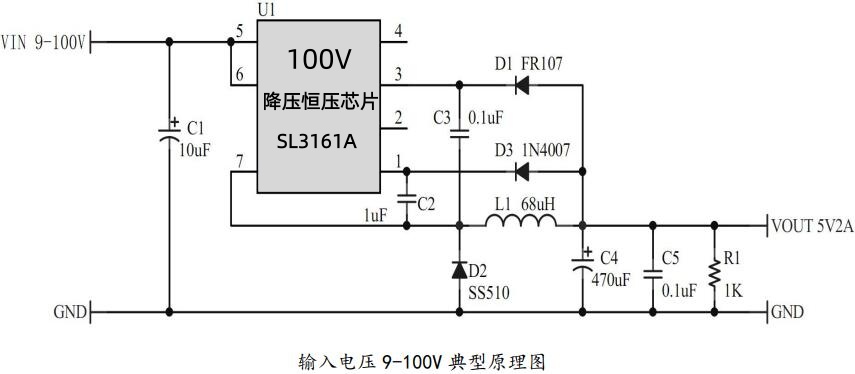

原理图
