SL4115

SL4115

DC-DC降压恒流

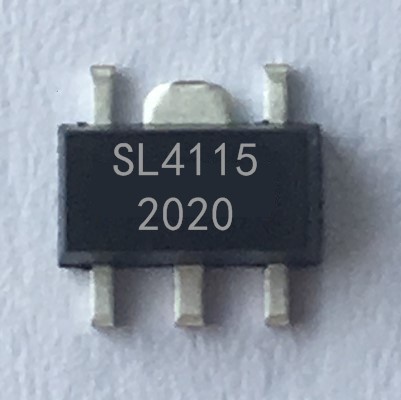

型号:SL4115
封装:SOT89-5
输出电流:1A
工作频率:1MHz
驱动MOS管:内置
静态电流:700UA
关断电流:200UA
立即询价

概述

       SL4115 是一款高侧电流感应的高亮度LED 驱动控制器,设计运用于高效驱动由高于LED 正向导通电压的电源供电的单个或多个串联LED。

该装置的运作是在5V 到40V 之间,提供了一个外部可调的高达1A 的输出电流。根据电力供应的电压和外部元件,可以提供高达25 瓦的输出功率。

        SL4115 包括输出开关和一个高侧的输出电流传感电路, 可利用外部电阻器来设定的平均输出电流或由精心设计的直流电压或PWM 信号来加载

ADJ 脚来调节输出电流。在ADJ 脚上加低于0.5V 的电压将关断输出电流和开关动作,使该芯片进入低功耗待机状态。SL4115 的封装为SOT-89-5L。

特点

极少的外围器件数

宽输入电压范围:5V 至40V

高达1A 的输出电流

开关控制及亮度的直流电压控制和PWM 控制由单脚实现

输出电流准确性可达±5%

内建的LED 开路保护

高达95%的效率

高侧电流感应

迟滞控制,无需补偿

过温保护


应用

 LED 替换低压卤素灯应用

 汽车照明

 低压照明工业

 LED 后备照明

 发亮标志

 紧急照明系统

 液晶电视背光


原理图


更详细资料,请联系销售。
