SL8443

SL8443

DC-DC降压恒流

型号:SL8443
封装:ESOP8
输出电流:2A
工作频率:1MHz
驱动MOS管:内置
静态电流:400UA
关断电流:1UA
立即询价

概述:

SL8443 是一款内置5A 功率MOS 开关降压型高精度、高亮度LED 恒流驱动控制器。

SL8443 通过一个外接电阻设定输出电流,最大输出电流可达2.0A;外围只需很少的元件就可实现降压、恒流驱动功能,并可以通过DIM 引脚实现辉度控制功能。

系统采用电感电流滞环控制方式,对负载瞬变具有非常快的响应,对输入电压具有高的抑制比;其电感电流纹波为20%,且最高工作频率可达1MHz。

SL8443 特别适合宽输入电压范围的应用,其输入电压范围从5.5V 到40V。

SL8443 内置过温保护电路,当芯片达到过温保护点,系统立即进入过温保护模式,将降低输入电流以提高系统可靠性。

SL8443 特别内置了一个LDO,其输出电压为5V,最大可提供5mA 电流输出。

SL8443 采用ESOP8 封装。散热片内置接SW 脚。

特点:

最大输出电流:2.0A

内置40V/50mΩ功率MOS

高效率:96%

高端电流检测

最大辉度控制频率:5KHz

滞环控制,无需环路补偿

最高工作频率:1MHz

电流精度:±3%

宽输入电压:5.5V~40V

过温保护

低压差工作时,可保持高稳定性


应用领域:

建筑、工业、环境照明

MR16 及LED 灯

LED汽车照明 LED摩托车灯

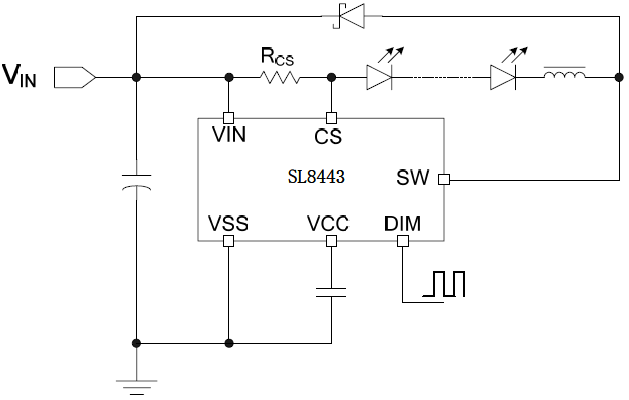

原理图:
