SL3036及SL306H电动车仪表12V供电方案

随着电动两轮车产业的快速发展，以液晶仪表为代表的车载显示设备已成为主流配置，其对供电系统的稳定性、效率及可靠性提出了严苛要求。针对 48V 新国标电动车与 72V 大功率电摩的高压电池系统，本文提出了基于森利威尔 SL3036 与 SL3036H（注：行业内常出现笔误将 SL3036H 简写为 SL306H）两款宽压降压 DC-DC 芯片的 12V 供电方案。该方案可覆盖电动车全工况下的电池电压波动，实现高达 96% 的转换效率，同时具备完善的保护机制与极低的待机功耗，完美解决了传统线性稳压方案发热大、效率低、易亏电的痛点，为液晶仪表提供稳定可靠的 12V 恒压供电。

一、引言

直流蓄电池为动力的电瓶车、电动摩托车已成为国民短途出行的核心交通工具，常见的电压规格涵盖 36V、48V、60V 乃至 72V。与此同时，车载人机交互系统的升级使得液晶仪表逐步取代传统机械仪表，成为行业标配。这类液晶仪表可直观展示车速、里程、电量、温度等关键行车数据，但其核心控制与显示单元通常需要稳定的 12V 直流供电才能正常工作。

传统的供电方案多采用线性稳压芯片（LDO）进行降压，然而在 72V 高压输入场景下，线性稳压的压差高达 60V，不仅转换效率极低（不足 20%），还会产生大量的热量，严重影响系统的稳定性与寿命。此外，传统方案待机功耗较高，长期停车易导致电池亏电，影响用户体验。因此，开发一款高效率、宽输入、低功耗的降压供电方案成为行业刚需。

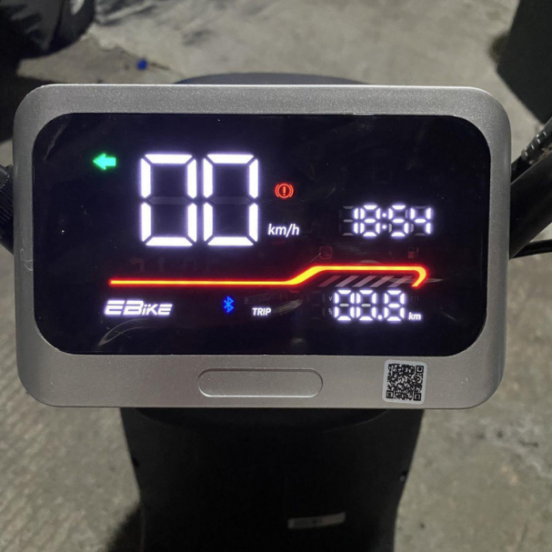

图 1：电动车智能液晶仪表，需稳定 12V 供电支撑显示与数据处理

二、系统需求分析

2.1 电动车电池电压特性

• 48V 系统：欠压保护电压约 42V，标称电压 48V，满电电压约 53.4V，正常工作电压范围为 42V~54V。
• 72V 系统：欠压保护电压约 63V，标称电压 72V，满电电压约 81V，正常工作电压范围为 63V~82V。

• 瞬态浪涌：电动车启动、刹车或负载切换时，母线电压可能出现最高 200V 的瞬态尖峰，对供电芯片的耐压能力提出了极高要求。

2.2 液晶仪表供电需求

1. 稳定的 12V 恒压输出：仪表的 LCD 驱动、背光电路及主控芯片均要求输入电压稳定在 12V±5% 范围内，否则会出现显示闪烁、数据异常等问题。
2. 足够的带载能力：带高亮背光的液晶仪表峰值工作电流可达 0.5A~1A，要求供电芯片具备至少 1A 以上的持续输出能力。
3. 极低的待机功耗：车辆熄火后，仪表通常仍处于待机状态，要求供电芯片的静态电流足够小，避免长期停放导致电池亏电。

4. 完善的保护机制：车载环境复杂，要求供电系统具备过流、过温、短路等保护功能，避免故障扩大化。

三、核心芯片选型与特性分析

3.1 SL3036：48V 系统的高性价比之选

• 宽输入电压范围：支持 8V~90V 的超宽输入，完美覆盖 48V 电动车的全工况电压范围，同时也可兼容 72V 系统的正常工作电压。
• 强大的输出能力：输出电压可在 4.2V~30V 之间灵活调节，本方案下可稳定输出 12V/2A，完全满足液晶仪表的峰值电流需求，甚至可同时为 USB 充电口供电。
• 超高转换效率：峰值效率可达 96%，在 72V 输入 12V 输出的工况下，效率仍可保持在 90% 以上，极大降低了发热损耗。
• 低待机功耗：轻载时自动进入 PFM 模式，静态电流极低，有效避免停车亏电问题。

• 集成化保护：内置软启动、过温保护、输出短路保护、逐周期限流保护，无需额外外围电路即可实现完善的系统保护。

3.2 SL3036H：72V 系统的高可靠方案

• 超宽输入耐压：支持 8V~120V 的输入范围，不仅完全覆盖 72V 电动车的 81V 满电电压，还预留了充足的耐压余量，可有效应对车载瞬态浪涌。
• 稳定的输出能力：可稳定输出 12V/1.5A，满足 72V 电摩液晶仪表的供电需求。
• 优异的调整率：具备优异的母线电压调整率和负载调整率，在电池电压大幅波动时，仍能保证输出电压的稳定。

• 相同的封装与引脚兼容：采用与 SL3036 完全相同的 ESOP8 封装，引脚兼容，客户可根据不同车型灵活切换，无需重新改版 PCB，极大降低了研发成本。

四、12V 供电方案详细设计

4.1 典型应用电路

本方案的典型应用电路如下图所示，整个方案外围元件极少，仅需少量的无源器件即可实现完整的降压功能，极大简化了设计复杂度。

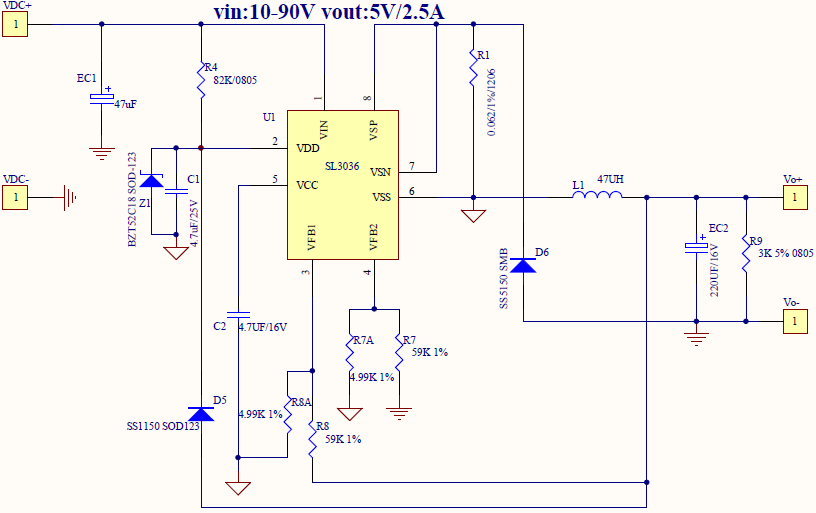

图 2：SL3036/SL3036H 典型 5V 输出应用电路

4.2 输出电压配置

针对本方案的 12V 输出需求

4.3 输出限流配置

芯片支持输出恒流限流功能，通过 VSEN 引脚的采样电阻进行配置

4.4 外围元器件选型

1. 输入电容：建议选用 10uF/100V 的电解电容，并联 0.1uF/100V 的高压陶瓷电容，用于滤除输入纹波，抑制浪涌尖峰。
2. 输出电容：建议采用钽电容并联陶瓷电容的组合，例如 100uF/16V 钽电容 + 47uF/16V 陶瓷电容 + 0.1uF 陶瓷电容，可有效降低输出纹波，保证供电的纯净度。
3. 续流二极管：选用肖特基二极管 SS315（3A/150V），其快速的反向恢复特性可有效提高转换效率，降低开关噪声。
4. 功率电感：选用 33uH~100uH 的屏蔽式功率电感，例如一体成型的 6050 系列电感，可有效降低电磁干扰，避免对仪表的显示信号造成干扰。

5. 浪涌防护：在输入端口并联一个 100V/600W 的 TVS 瞬态抑制二极管，用于吸收最高 200V 的瞬态浪涌，保护芯片不受损坏。

五、PCB 布线设计要点

1. 功率环路最小化：MOS 管开通时的充能环路与关断时的续流环路是主要的干扰源，需尽可能减小这两个环路的面积，以降低 EMI 辐射与开关噪声。
2. 反馈走线隔离：FB1 与 FB2 的反馈采样走线为弱信号，需从输出电容的正负极单点引出，并且远离电感、二极管等功率器件，避免被干扰导致输出电压不稳定。
3. 电容就近摆放：VDD 引脚的旁路电容、VCC 引脚的电容必须尽可能贴近芯片的对应引脚，以保证芯片供电的稳定。输入电容也需尽可能贴近 VIN 引脚，缩短电流路径。
4. 铺铜与走线设计：
   1. 功率走线宽度需满足载流要求，1.5A 电流的走线宽度需大于 1.5mm，2A 电流的走线需大于 2.0mm。
   2. 高压输入区域的走线间距需大于 0.5mm，满足安规要求，避免爬电。
   3. 底层进行完整的铺地处理，同时保证功率器件与采样电阻和铺地保持 20mil 以上的间距，避免地噪声干扰。

   4. VIN 引脚的铺铜面积不宜过大，避免增大开关节点的干扰辐射。




六、方案性能与可靠性验证

6.1 转换效率

• 在 48V 输入、12V/1A 输出的工况下，SL3036 的效率可达 93% 以上，相比传统 LDO 方案的 25% 效率，损耗降低了 80% 以上，发热极小。

• 在 72V 输入、12V/1A 输出的工况下，SL3036H 的效率仍可保持 91% 以上，即使长时间工作，芯片的温升也控制在 20℃以内，无需额外的散热片。

6.2 待机功耗

SL3036 与 SL3036H 均具备极低的待机功耗，静态工作电流仅为 1mA 左右，远低于传统方案的 10mA 以上。按照 72V20Ah 的电池计算，该方案的待机漏流仅为 72mW，理论上车辆停放 200 天才会耗尽电池电量，彻底解决了停车亏电的痛点。

6.3 完善的保护机制

• 过温保护：当芯片结温超过 150℃时，芯片自动关断，温度降低后自动恢复，避免过热损坏。
• 过流与短路保护：逐周期的限流保护与输出短路保护，可在后端负载短路时快速限制电流，避免芯片烧毁。

• 软启动：内置软启动电路，避免上电时的浪涌电流，防止冲击电池与后端负载
