8V~90V宽输入电压 1.5A开关降压型LED背光驱动IC
应用方案
LED背光是指用LED（发光二极管）来作为液晶显示屏的背光源。和传统的CCFL（冷阴极管）背光源相比，LED具有低功耗、低发热量、亮度高、寿命长等特点，有望近年彻底取代传统背光系统。LED背光可增进LCD显示的色彩表现。LED光是经由三个各别的LED所产生出来，提供相当吻合LCD像点滤色器自身的色光谱。概述SL9156A是一款内置MOS外围电路简单的开关降压型平均电流检测模式的LED恒流驱动器，适
立即咨询
LED背光可增进LCD显示的色彩表现。LED光是经由三个各别的LED所产生出来，提供相当吻合LCD像点滤色器自身的色光谱。
概述
SL9156A是一款内置MOS外围电路简
单的开关降压型平均电流检测模式的
LED恒流驱动器，适用于8-90V 电压的
非隔离大功率恒流LED驱动领域。
芯片采用固定频率100KHz的PWM工作
模式。
芯片集成了高低亮功能，可以通过
MODE端口实现高低亮功能切换。在MODE
悬空或接地为高亮模式，MODE接高电平
时，为1/2电流低亮模式。
芯片内部集成了过压保护、温度保
护电路等，减小外围元件数量并提供系
统可靠性。
SL9156A采用ESOP8封装。
特点
宽输入电压范围：8V~90V
输出电流范围：100mA~1.5A
高效率：可高达93%
工作频率：100KHz
芯片供电欠压保护：6.5V
平均电流工作模式
智能过温保护、过压保护
应用
LED 自行车灯、LED 摩托车灯
LED 汽车照明
大功率LED 照明
LED 背光

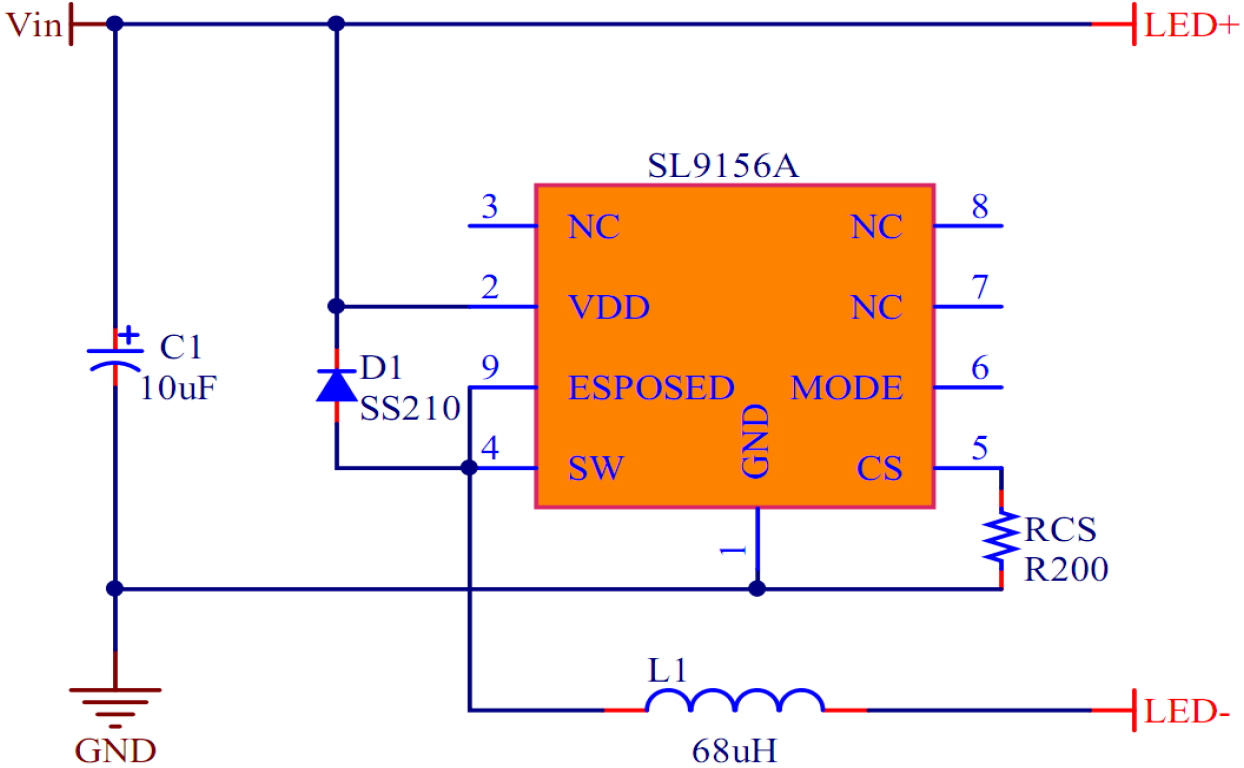

原理图
匹配型号：SL9003 SL9016 SL8701 SL8100
