SL4010

升压/升降压型恒压控制器芯片

产品说明

SL4010是一款外围电路简单的升压/升降压型恒压控制器芯片，适用于 2.7-40V 输入电压范围的升 压/升降压恒压电源应用领域，启动电压低至 2.5V。

SL4010会根据负载的大小自动切换 PWM，PFM和BURST 模式以提高各个负载端的电源系统效率。

SL4010可以通过 EN 脚实现低待机关机功能，当 EN 脚接 VIN 的时候，系统正常工作，当EN 脚位被拉 低， 系统关机，此时流入芯片内部的电流小于 2uA，进入低功耗待机模式。

SL4010还可以通过 ROSC 脚设置系统开关频率，当ROSC 悬空，开关频率为 130KHz，当ROSC 拉 高,开关频率为 175KHz，如果需要别的开关频率，可以在ROSC 上对地加电阻实现。

SL4010支持软启动功能，调节 SS 端口的电容大小，可以改变软启动的时间。

SL4010支持逐周期的限流保护，输出过压保护以及过温保护，当保护机制被触发时，芯片会及时 关闭 GATE 的输出，有效保护电源系统以及输出负载。

SL4010采用ESSOP10封装。

特性

⚫ 宽输入电压：2.8-40V

⚫ 2.5V 启动

⚫ 高效率：最高可达 95%

⚫ 逐周期限流保护

⚫ 可编程的软启动

⚫ 内置过温保护

⚫ 内置过压保护

⚫ 支持PWM，PFM 以及 BURST 工作模式

⚫ 支持低功耗关机模式

⚫ 关机电流小于 2uA

⚫ 可设定工作频率

⚫ 恒压精度≤±3%

⚫ 封装： ESSOP10

应用领域

⚫ 移动设备供电

⚫ 太阳能

⚫ 音频功放模块供电

⚫ 摄影灯光电源

⚫ LCD 背光显示

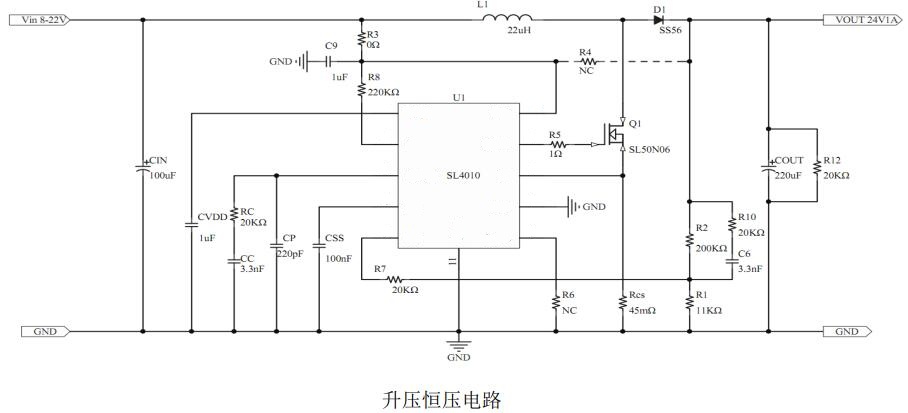

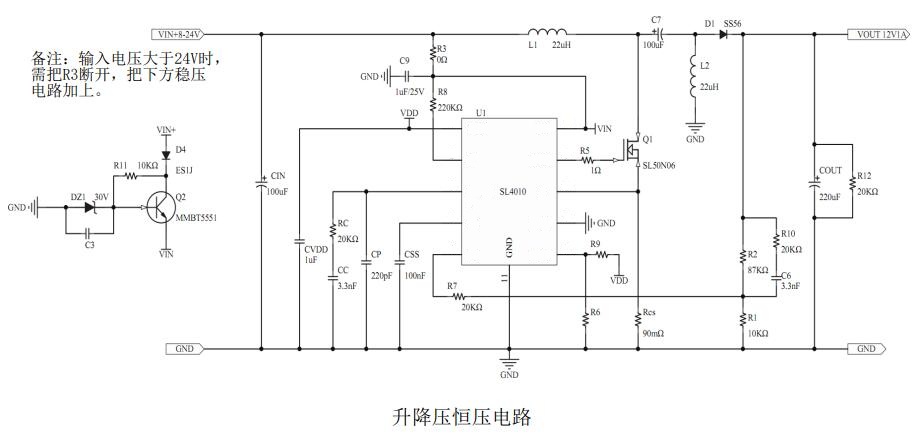

典型应用图
