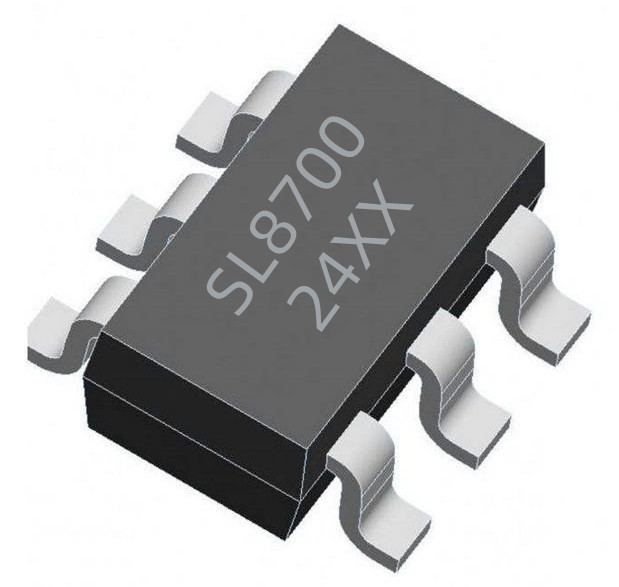

SL8700

SL8700

DC-DC降压恒流

型号:SL8700
封装:SOT23-6
输出电流:5A
工作频率:1MHz
驱动MOS管:外置
静态电流:300UA
关断电流:无
立即询价

概述:

SL8700 是一款外围电路简单的多功能平均电流型LED 恒流驱动器,适用于宽电压范围的非隔离式大功率恒流LED 驱动领域。

芯片PWM 端口支持超小占空比的PWM 调光,可响应最小60ns脉宽。PWM 端口为高电平时,芯片正常工作。为低电平时,芯片输出关闭。

芯片输出电流恒流精度 ≤±3%,且输出电流受输入输出电压、系统电感的影响小;芯片内部集成环路补偿,外围电路简洁,系统更加稳定可靠。

芯片通过对LD 端口实现模拟调光功能。LD 接0.2-1.2V 模拟调光信号输入时,系统为模拟调光模式。LD 模拟调光模式时,端口电压低于0.2V,输出关闭。也可以利用LD 的模拟调光特性,配合PWM 调光,实现软启动功能。

LD、PWM 引脚悬空时,建议与VDD 引脚短接在一起使用。

特点:

支持高辉调光,调光比65536:1

平均电流工作模式

高效率:最高可达95%

输出电流可调范围60mA~5A

内置5V 稳压管

外驱MOS

最大工作频率1MHz

恒流精度≤±3%

支持PWM/模拟调光

支持多路共阳极输出

调光深度可达0.1%

封装:SOT23-6


应用领域:

景观亮化洗墙灯

舞台调光效果灯

高端汽车照明

LCD 背光照明

建筑照明


原理图:


更详细资料,请联系销售。
