产品中心
SL3036H
DC-DC降压恒压
型号:SL3036H
封装:ESOP-8
输入范围:8V-120V
输出电压:4.2V-30V
输出电流:1.5A
工作频率:140KHZ
驱动MOS管:内置
静态电流:1mA
关断电流:无
立即询价
封装:ESOP-8
输入范围:8V-120V
输出电压:4.2V-30V
输出电流:1.5A
工作频率:140KHZ
驱动MOS管:内置
静态电流:1mA
关断电流:无
SL3036H 内置150V MOS 宽输入电压降压型DC-DC
概述:
SL3036H 是一款支持宽电压输入的开关降压型DC-DC，芯片内置150V/3A功率MOS，最高输入电压可超过120V。SL3036H 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达1.5A 以上。
SL3036H 同时支持输出恒压和输出恒流功能。
SL3036H 采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。
SL3036H 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
SL3036H 采用ESOP8 封装，散热片内置接VIN 脚。
特点:
宽输入电压范围：8V~120V
输出电压从4.2V 到30V 可调
支持输出恒压恒流
支持输出12V/1.5A，5V/1.5A(尖峰电流支持3A)
高效率：可高达95%
工作频率：140KHz
低待机功耗
内置过温保护、输出短路保护
内置软启动
应用领域:
电动车控制器、电动车防盗器、电动车定位器
POE分离器、平衡车电源供电、电动车中控
原理图：

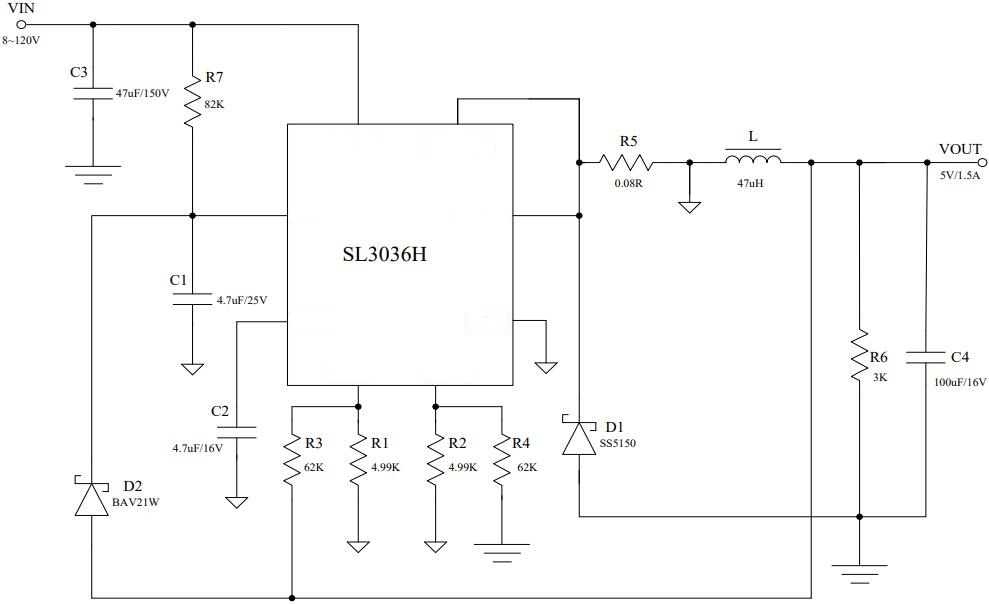

SL3036H 10-120V降压5V原理图：
SL3036H 15-120V降压12V原理图：
SL3036H 30-120V降压24V1A原理图：
索要更详细资料 请联系销售人员！
