5-100V电单车摩托车汽车LED车灯专用恒流驱动IC SL9003

发布日期:2020-12-03 浏览次数:9887

SL9003 LED车灯专用恒流驱动IC,适用于3.6V-100V的电动车、电单车、摩托车、汽车LED大灯照明。

概述:

SL9003 是一款内置100V 功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。

SL9003 采用固定关断时间的峰值电流控制方式,关断时间可通过外部电容进行调节,工作频率可根据用户要求而改变。

SL9003 通过调节外置的电流采样电阻,能控制高亮度LED 灯的驱动电流,使LED 灯亮度达到预期恒定亮度。

SL9003 在DIM 端加PWM 信号,可以进行LED 灯调光。DIM 端同时支持线性调光。

SL9003 内部还集成了VDD 稳压管以及过温保护电路等,减少外围元件并提高系统可靠性。

SL9003 采用ESOP8 封装。散热片内置接SW 脚。

特点:

内置100V MOS

宽输入电压范围:3.1V~100V

高效率:可高达93%

支持PWM 调光和线性调光

最大工作频率:1MHz

CS 电压:250mV

芯片供电欠压保护:2.6V

关断时间可调

智能过温保护

内置VDD 稳压管

应用:

自行车LED灯、电动车LED灯、摩托车LED灯

强光手电LED灯、LED 射灯

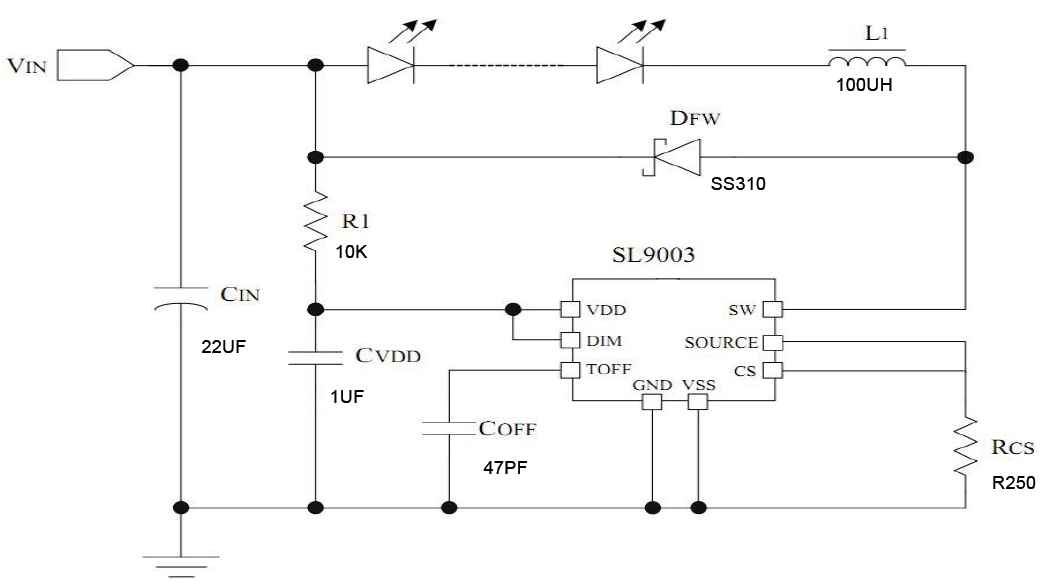

原理图:


SL9003 LED车灯专用恒流驱动IC,适用于3.6V-100V的电动车、电单车、摩托车、汽车LED大灯照明。
