SL3160H 150V电源芯片助力电动车TBOX实现高效可靠供电

    电瓶车 TBOX（Telematics Box）是车联网的核心组件，通过整合通信、定位、控制等功能模块，实现车辆与云端、用户之间的数据交互。

    随着电动车智能化程度的不断提升，车载 TBOX（Telematics Box） 作为车辆与云端通信的核心模块，对电源管理的效率、稳定性和安全性提出了更高要求。SL3160H 是一款专为开关电源设计的高集成度 DC-DC 控制器，凭借其优异的性能和丰富的保护功能，成为电动车 TBOX 电源方案的理想选择。

一、TBOX 原理图框图

二、SL3160H芯片概述

  SL3160H 是一款内置 150V 高压 MOSFET 的 DC-DC 降压恒压控制器，支持输入 9V 至 150V 工作电压。内置高压启动和自供电功能， 可满足快速启动和低待机功耗要求。具有自适应降频功能，可进一步优化轻载条件下的转换效率。芯片内置软启动功能，能减小器件应力，有效防止电感电流过冲。 SL3160H 内部还集成了各种异常状态保护功能，包括 VCC 欠压锁定，输出过载保护，过温保护，短路保护,开环保护等。

                                原理图

                    BOM 输入120V输出5V1A

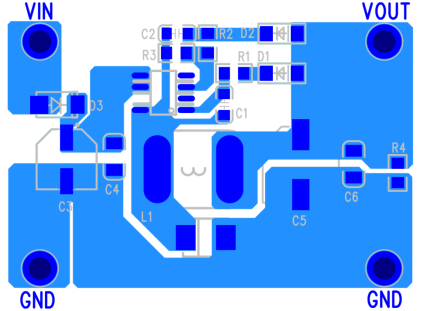

三、LAYOUT注意事项：

 1. 续流二极管靠近输出电容和电感放置

 2. 输入电容，电感、输出电容、续流二极管形成的环路尽量小 ，layout走线短粗。

 3. VCC电容、FB分压电阻、FB电容尽量靠近芯片放置。

 4. 采样二极管D2从输出电容端取样。

 5. 输出端必须加假负载电阻，建议值1.5K。

四、应用注意事项

 1. 输入电压低于15V时，建议在VOUT与VCC之间加二极管D1（M7 ）以增强VCC供电能力。

 2. 低温环境（最低-40℃）下工作时，输出电容建议选择两个高频低阻的电容并联。

五、SL3160H特点和优势

 1、外围电路简单，固定电压输出，内置限流设置，频率低 EMC 辐射小，输入电容最小可以采用 10uF 电解电容；

 2、输出纹波小：90V 输入 1A 负载，纹波 0.1V 以内;

3、开关波形和频率：

频率40K~100K,工作模式：轻载PFM模式，重载Pwm模式。

六、 SL3160H 应用市场：

 1、电动车 TBOX 电源供电:SL3160H 耐压 150V,提供 2.4A 峰值电流， 可以满足 4G 模块组网瞬间提供的峰值电流，内置软启动功能可有效防止输出电流过冲。

 2、电动工具电源供电：SL3160H 高耐压可以满足多串锂电池供电， 支持 12 串锂电池组（48V）到工具端稳压输出，可满足持续输出 5V/1.5A 电流。

 3、GPS 定位：SL3160H 150V 高耐压高恒压精度；内置软起动，动态响应优异，可以有效抑制刹车瞬间产生的尖峰电压。支持 120V 以内电动车供电，可满足 4G 应用。
